Versión de Nev, G3LMO

Gente..........

Puede parecer extraño....... Pero como recibe imágenes.

Fabricado de 5 metros de tubo de cobre de calefacción central de 8m, mas 8 codos de 90 grados, una caja de conexión (arriba) y un pedazo de caño de drenaje de 40mm, con una tapa (para atornillar la caja de conexión arriba). Coaxil pasa por dentro del caño.

Un lazo es algo demasiado largo en la frecuencia de resonancia (137.5 MHz), en este caso inductivo, el otro lazo es demasiado corto, lo que representa capacitancia.

No es facil de tomar una foto... pero los elementos horizontales arriba y abajo aseguran señal cuando el satellite pasa justo arriba.

NOTA IMPORTANTE: Todo el cobre fue pintado de negro mate, de tal forma puedo decir a los vecinos que es un reposo para los pájaros. Asi creen que soy un buen vecino (en lugar de quejarse con la comisión vecinal).

73,
Nev, G3LMO nevcooper@g3lmo.com

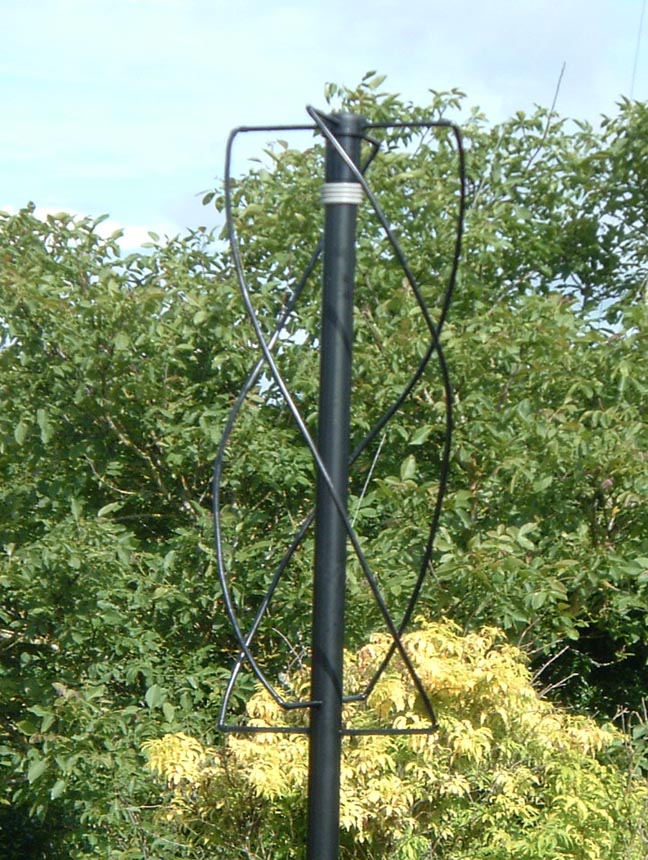

	Dificil de ver

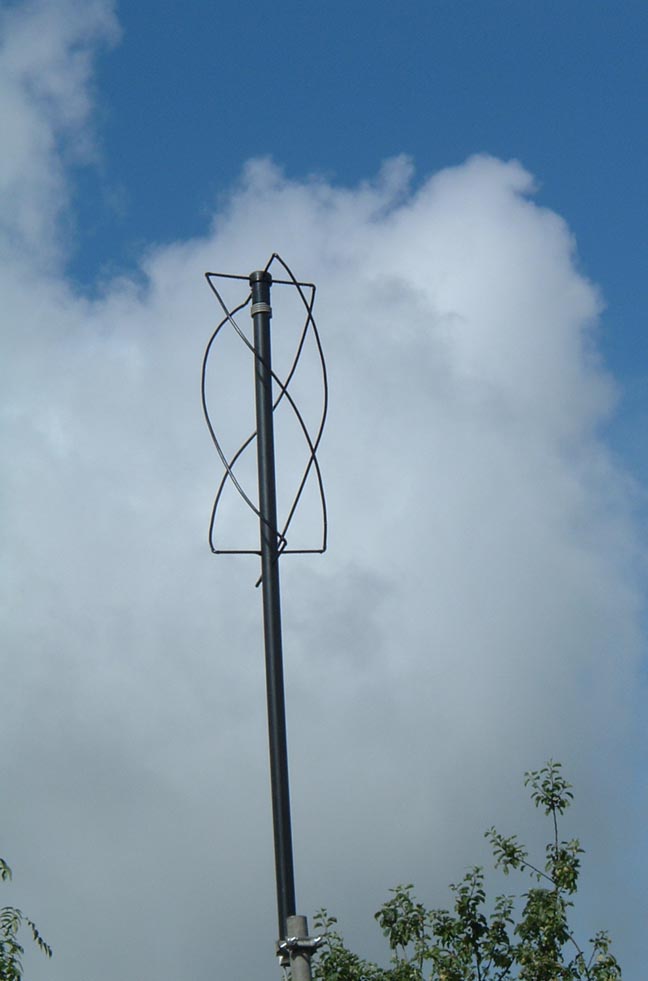

	Vean... Un dia sin lluvia en Gran Bretaña
	y casi sin nubes.

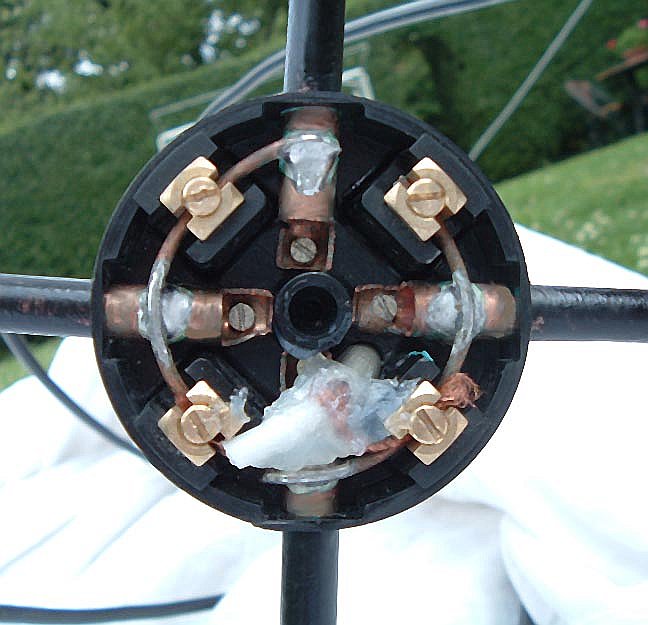

	La solución de Nev para las conexiones - nunca vi una caja de conexiones tan pequeña - estimo unos 60mm de diámetro. Nev me contó que coincide justo con el diámetro del caño de drenaje vertical. Y todo el conjunto se ve muy sólido!

---
