Imágenes de la versión de la QFH de tubos de cobre

Estas imágenes muestran la forma de construcción correspondiente a las plantillas generadas por la calculadora.

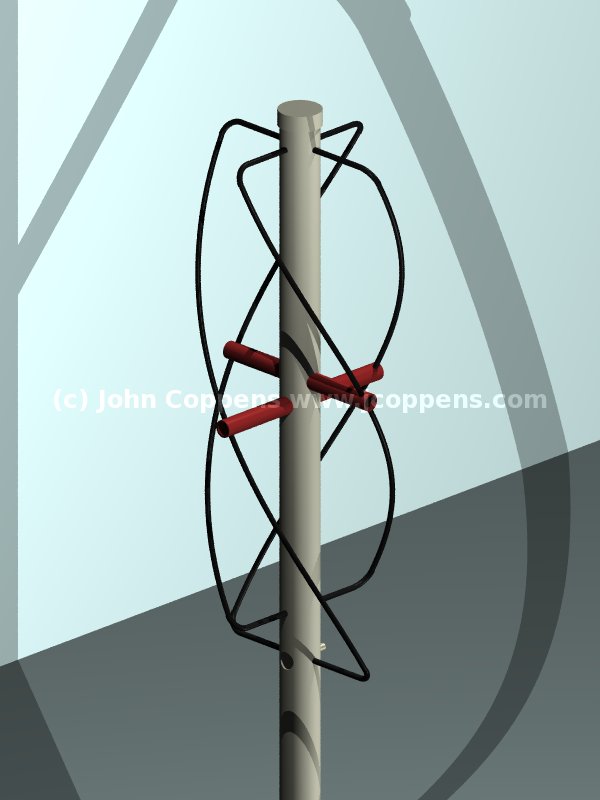

	Una 'perspectiva' ortogonal de la antena.
	... y otra, vista del otro lado.

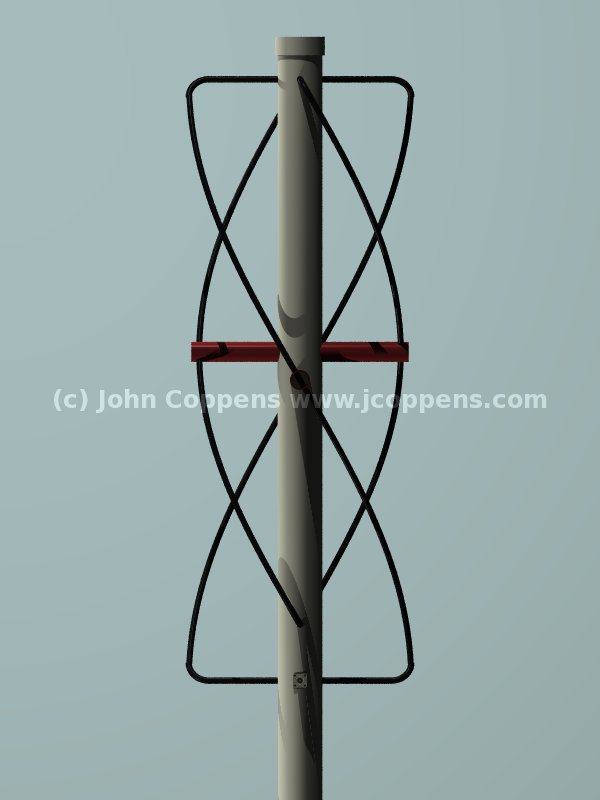

	Vista frontal, mirando al conector BNC (opcional).
	Vista lateral.

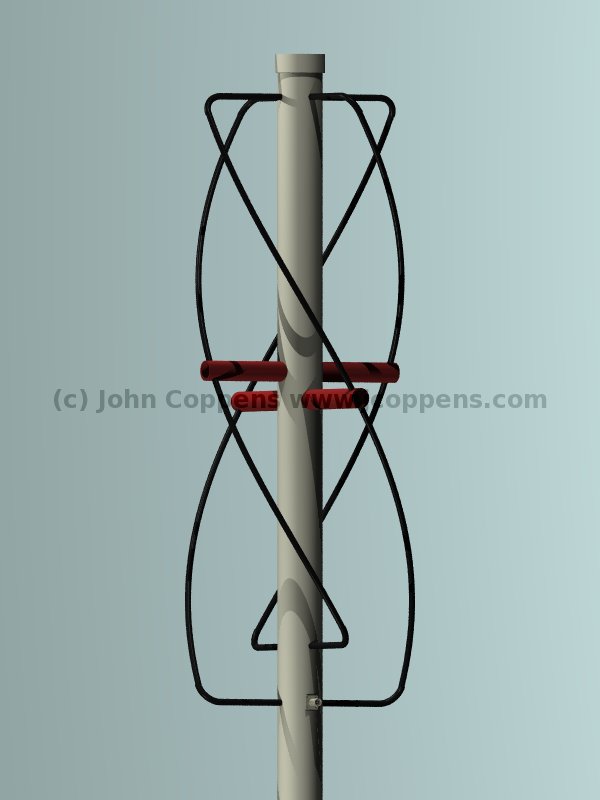

	Otra vista lateral, rotada unos 40 grados.
	Una vista un tanto extraña, desde arriba. Observe la diferencia de tamaño entre los dos lazos.

---
