Analizando las alternativas, encontré como opciones, palos masisos no muy rectos y aceptablemente económicos, o palos de madera 'compensada' o laminada de buena calidad, pero relativamente costosos. Finalmente tomé la decisión de fabricar el largero, de nuevo según el libro de Nick Schade, con terciado fenólico de 15 mm. El costo de la construcción es alrededor de la mitad de la madera compensada, pero require de un router para lograr la forma.
|

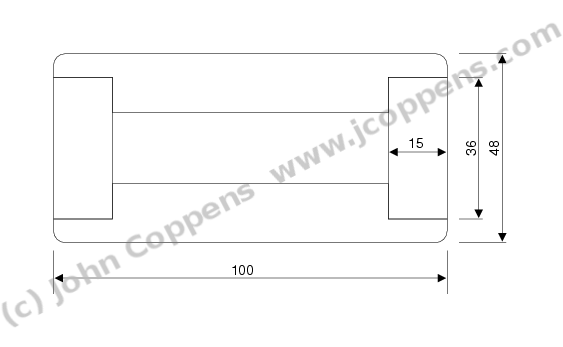

Un corte del largero que muestra como se juntarán las tiras de
madera. Aunque hubiera sido posible de hacerlo sín las fresaduras,
éstas agregan mucha rigidéz mecánica al conjunto. |
El EASY local vende al terciado (en realidad es multilaminado ya que tiene 5 capas) en placas de 1.22 por 2.44 metros. Necesito solo la mitad, pero el resto me vendrá bien para hacer otro caballete. EASY tiene muchas reglas, entre las cuales no cortan tiras mas angostas que 15 cm! Querría aprovechar la rectitud del corte de las máquinas grandes, asi que tuve que adoptar una estrategia mas complicada:
|
La idea original era de hacer todos los cortes en el dibujo, pero, por
las limitaciones de EASY - decidí de cortar una tira de 159 mm
(que contiene las 4 tiras finas de arriba), y dos tiras de 205 mm
(que contienen dos costados de 100 mm c/u). En cada caso preví
5 mm para cada corte posterior y contando el margen de corte de
EASY (2 mm). Antes del primer corte, hice 'frentear' (cortar unos
5 mm iniciales) el lado largo para garantizar cortes paralelos. |
|
De esta forma puedo utilizar los cortes 'buenos' como referencia
para la mayoría de las operaciones. Si utilizará una sierra circular
puede necesitar mas de 5 mm como margen de corte!
Luego seguí los pasos detallados en el dibujo. No es necesario de fresar el ancho a 100 mm preciso. Una vez armado, es facil de ajustar esta medida.
En el dibujo está marcado con 'Ref', al lado que se utilizó como
referencia (sobre el cual deslizó la guía del router). Notar que
siempre es aconsejable de realizar la última fresadura más fina
para obtener mejor calidad. |
|
En el dibujo arriba están marcados los cortes a 610 mm (de 2 de las tiras angostas) y a 1220 mm (de una de las tiras de 100 mm). Las piezas que se obtienen así, se combinarán de esta forma:
Siguiendo las instrucciones del libro, no apliqué escarpado en las uniones de las tiras (a lo largo). Con las experiencias posteriores, quizás vale la pena de aplicar un escarpado, para reenforzarlas (por lo menos en las tiras anchas), ya que presentan los puntos más débiles en la construcción.
|

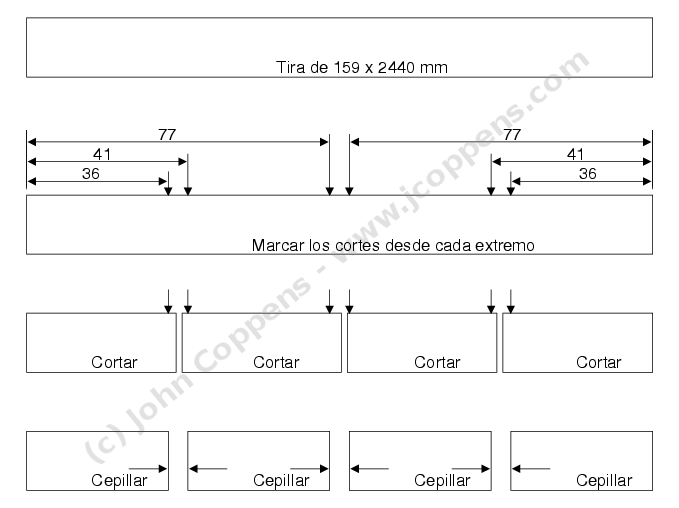

Los lados cortos se cortaron de la forma propuesta en este dibujo.
Es un poco mas dificil de lograr la rectitud, ya que las tiras
internas no tienen lado referenciado (ambos lados fueron cortados
con la caladora.
Quizás habría que pensar en utilizar el router para frentear los
lados internos, utilizando el otro lado como referencia. De todos
modos, no tenia fresa de 15 mm de altura!
|
|
Sigue con imágenes de la construcción del largero.
