Alargador de pulsos para pulsos GPS PPS criticos

Mi GPS antiguo generaba pulsos PPS extremadamente cortos (solo 1us!). No presentó problemas mientras que utilizaba la entrada de interrupciones del EVM, pero cuando Peter cambió su software para que el pulso entre por la entrada de audio, las cosas dejaron de funcionar.

Aún GPS que generan pulsos mas anchos (hasta unas 100 de us) pueden experimentar problemas con el algoritmo de interpolación, asi que es aconsejable de utilizarlo tambien en este caso.

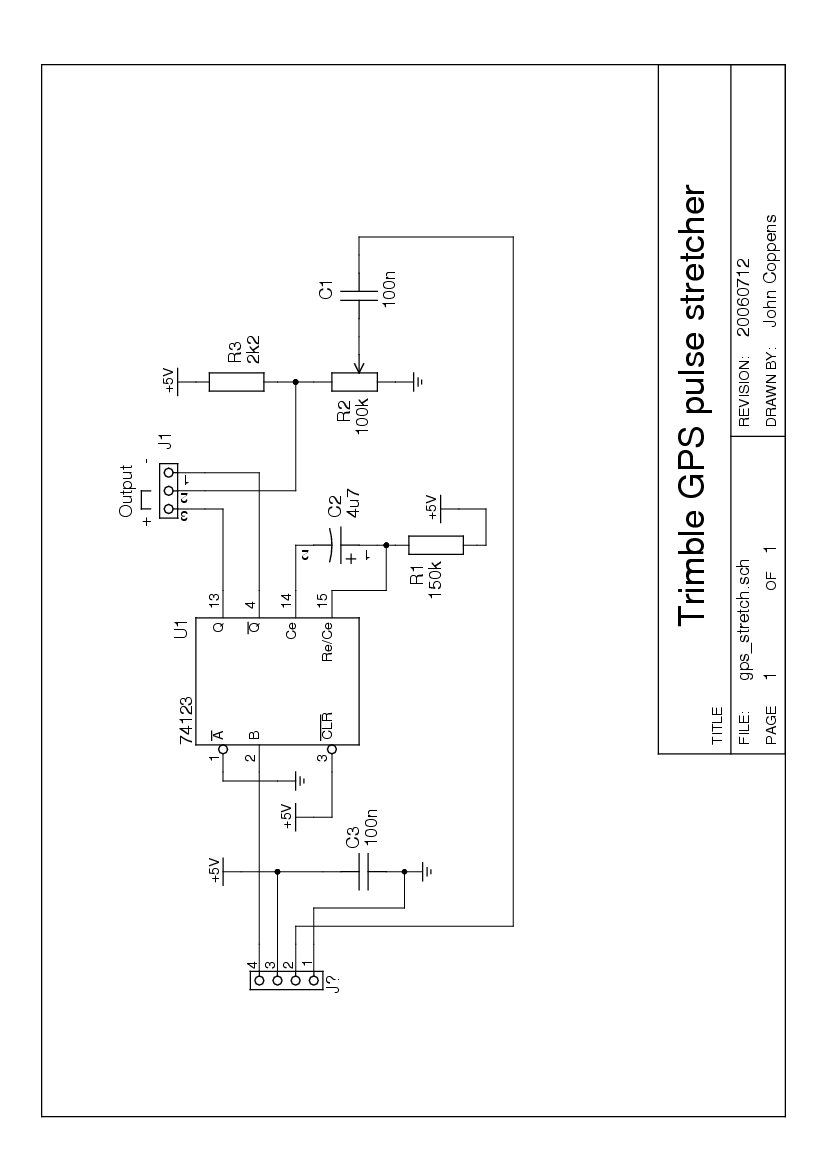

El alargador de pulsos es simplemente un oscilador monoestable disenado para generar un pulso de unos 500 ms. El circuito es por demas sencillo, y se puede seleccionar pulsos de salida positivos y negativos. Cuidarse de seleccionar el flanco correcto! El otro flanco es mucho menos preciso.

El circuito está disponible también como documento PDF.
