Circuitos IV:
 Arquitectura de Computadoras

Programa

El programa de la materia está disponible en formato PDF, en formato texto, y en formato Postscript. Indicaciones para comunicaciones por internet (presentación de prácticos, preguntas etc), también están disponibles en formato PDF, en formato texto, y en formato Postscript.

Material usado en clases

Vínculo Descripción
DSP Procesadores digitales de señales
I2C Bus I2C
Bibliografía Documentos utilizados
Memoria Memoria de núcleos
USB Bus de comunicación USB

MPLAB

Tipo Qué Versión 1
Programa Proyecto simple compilado con MPLAB mplab

ADM9240

El ADM9240 - en contraste con el LM1372 - no tiene entradas para sensores de temperaturas externas (solo dispone de un sensor interno). Tiene los siguiente elementos:
Direcciones
Tiene entradas A0, y A1, lo que permite poner hasta 4 ADM9240s en el mismo bus.
Ventiladores
Dos entradas para monitorear velocidad de ventiladores.
Seguridad
Una entrada digital (CI) para detectar intrusión del gabinete.
Voltimetros
Contrastando con otros integrados, el ADM9240 tiene entradas calibradas para medir 5 entradas.
Sensores digitales
Cinco entradas digitales pueden sensar pines de la CPU para determinar la tensión de alimentación.
Interrupción
Como la tarea del integrado es monitorear autónomamente, tiene una salida de interrupción para avisar de un parámetro fuero de rango.

La hoja de datos está disponible en formato PDF.

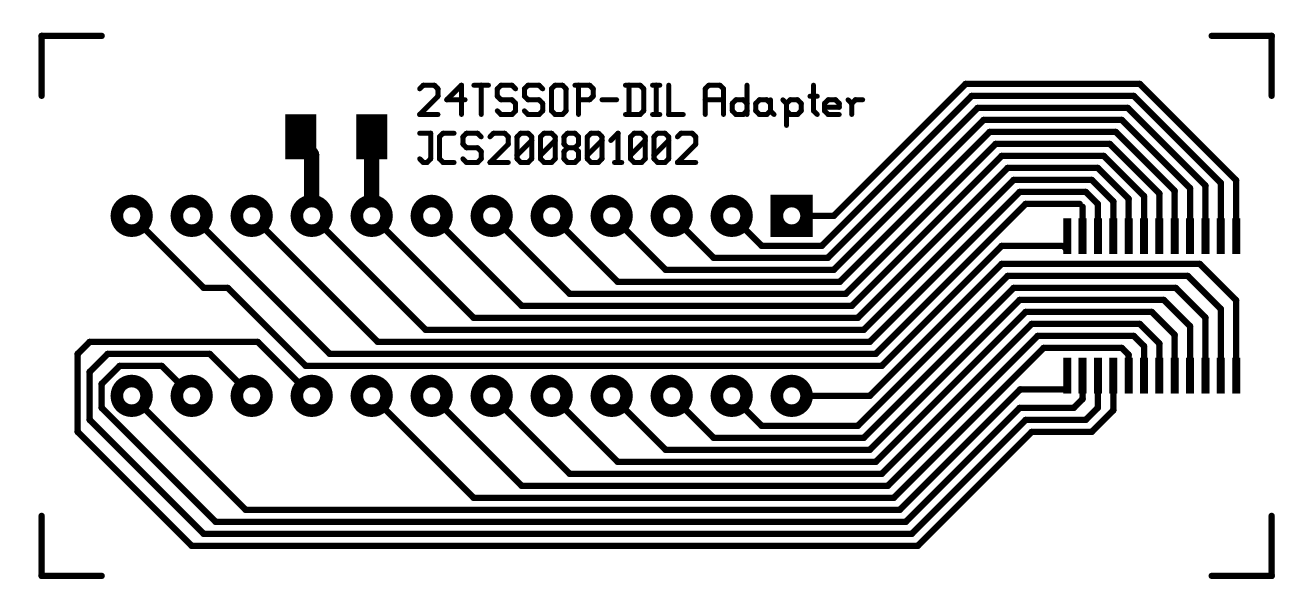

Adaptador de TSSOP a DIL Adaptador de TSSOP (24 pines) a DIL para el ADM9240. El archivo está disponible en formato PNG (resolución de 600 dpi), y formato Postscript.

Para acortar las conexiones agregué la posibilidad de poner un capacitor de desacople (montage superficial, 1206) de 100 nF en el mismo adaptador.
