Fotos der Koaxkabel Version

	Das ist der Endaufbau...
	Ein Beispiel der Aufbau von einem Element: Die Zeichnung auf das Vertikalrohr kleben, auf die richtige Abstand achten.
	Ausbohren mit ein 2,5 oder 3mm Bohrer, an die Innenseite des Kreises, von beide Seiten des Rohres.
	Das innere Teil herausnehmen.
	Feilen (mit Rundfeile), und abgleichen zum Durchmesser des horizontales Unterstutzungsrohres.

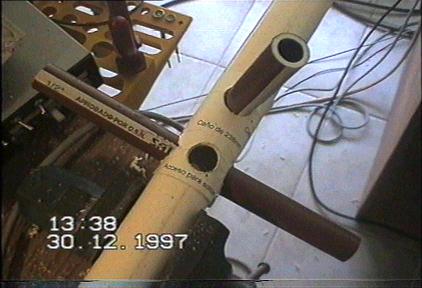

	Hier seht mann, zum Beispiel, die mittlere Unterstutzungsröhre. Achtung! - Achten auf die richtige Richtung der Bohrungen zum Durchführungen der Kabel
	Bohrung der horizontaler mittlere Unterstutzungsröhre. Die Bohrungen sind um etwa 90 Grad.
	Gleichartig bereitet mann das Loch für den BNC Stecker. Achten auf den richtige Durchmesser für die Löcher der Parkerschraube
	Dan bohrt mann das Hauptloch der BNC Stecker.
	Wieder mal feilen, biß eine fache Oberfläche.

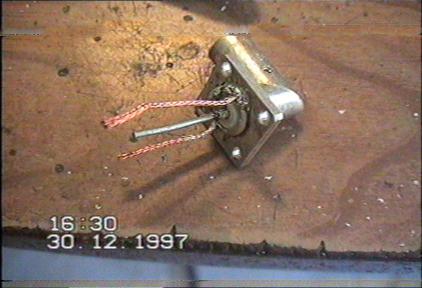

	Vorbereiten der BNC Stecker - Masseverbindungen.

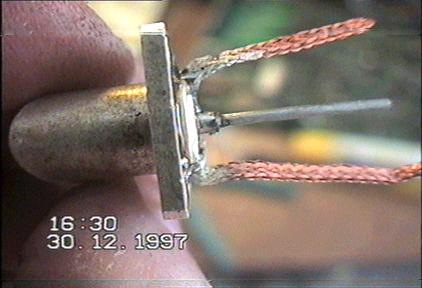

	Idem.

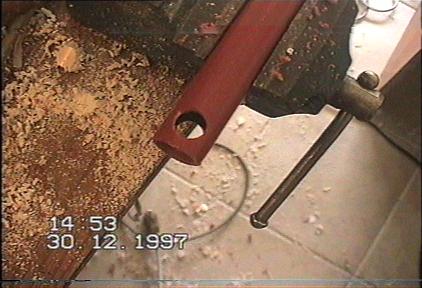

	Das ist die Vorbereitung des zwiten Unterstutzungsrohr vom großes Quadrat. Die Bohrungen sind nur notwending an eine Seite
	Das Vorbereiten des Kabels für das externe Quadrat.
	Etwa 4 cm der außere Kabelisolierung entfernen.
	Nicht die Schirm abschneiden! Jetzt auch die Innenisolierung entfernen.
	Schirm und Innenleiter verdrehen und um 90 Grad biegen, in der Nähe wo die Isolierung entfernt würde, das vereinfacht das Durchführen des Kabels.
	Hier seht mann wie das zweite (von Oben) Rohr installiert würde. Durch die Löcher führt man der Kabel des inneren Quadrates.
	So verbindet mann die Kabelende mit das äussere Quadrat.

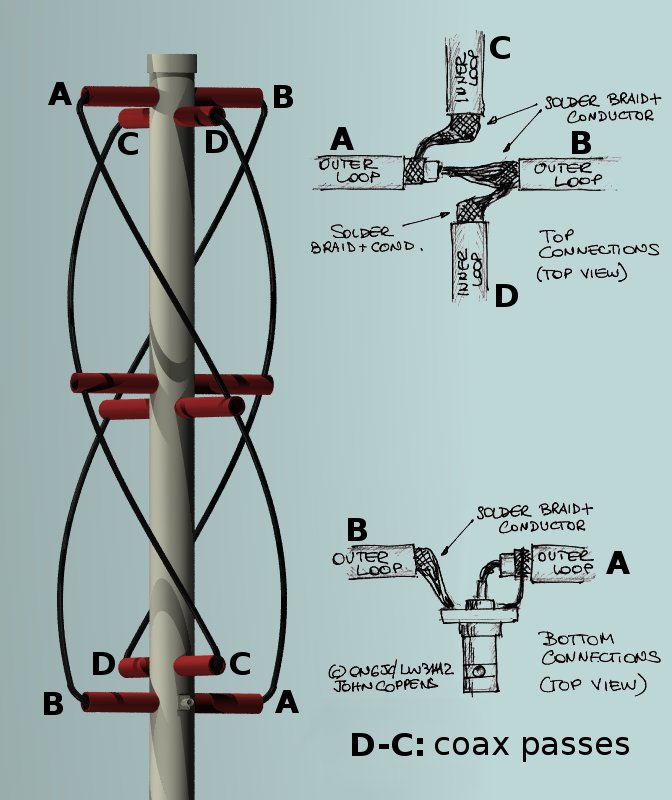

	Aufbauzeichnung der Verbindungen: Ausseres und inneres Quadrat. Beiden sind Ansichten von Oben nach Unten
	Nach fünf Jahre zuverlässiges Betrieb kommt die Antenne wieder zu Hause. Das Bild zeigt die Öffnung für die Steckerverbindung.
	Nach fünf Jahre Sonne und Wettereinwerkung, seht mann deutlich die Effekte auf die mittlere Plastikröhre der Unterstützung.
	Die obene und untere Röhre sehen besser aus, wahrscheinlich war es bessere Qualität. Es ist empfehlungswert die ganse Antenna mindestens eine Lage zu Übermahlen.
	Der BNC Stecker (alte Version, versilbert) seht gans gut aus, wie auch das Vertikalrohr (PVC sanitär).
