FGM: Resultados

Siguen un par de intentos para obtener gráficos de calibración. No es facil para nada obtener datos de un magnetómetro tan sensible - casi cualquier artefacto electrónico irradia campos magnéticos que influyen sobre las mediciones! El monitor de la computadora irradia lógicamente un campo muy fuerte. Pero cuando moví el teclado, los resultados cambiaron también notablemente...

Primeras mediciones

Para lograr una división relativamente precisa, utilicé un plato divisor de un torno, con el sensor montado sobre un tubo de plástico para alejarlo del material del plato.

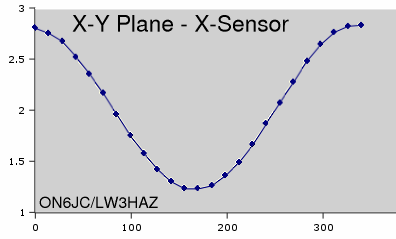

	Primer prueba: rotación del sensor en el plano del sensor. Para buscar alguna referencia, inicié el movimiento cuando estimé que el sensor estaba apuntando al norte. Luego de graficar, me di cuenta que hay un error de unos 5 grados.

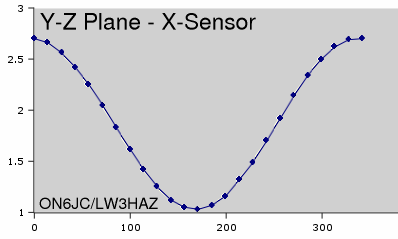

	Segunda prueba: rotación del sensor sobre su eje. También está levemente desplazada la curva.

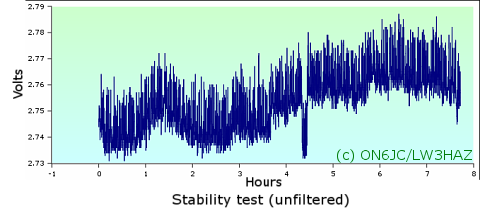

	Test de estabilidad. El campo magnético de la tierra corresponde con unos 3 Voltios. El ruido - sin filtrar - es de unos 2 mV - <0.1%...

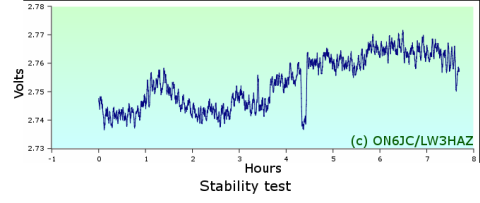

	Filtrado por software - simplemente un promedio de 10 muestras - muestra mejor la estabilidad. Durante 8 horas varió 3 mV, unos 0.1%. Más que bueno para nuesto fin! (El 'pozo' corresponde a las 7:25 de la mañana, y no tengo idea de su causa)

---
