Globo 4: Información común para todos los modulos

En esta parte juntaré información común a todos los grupos - por ejemplo comunicación i2c, o problemas de alimentación, interconexión, protocolos, etc.

I2C: Mapa de direcciones

$10 0001 000x Sensores
$16 0001 011x Cámara
$1C 0001 110x Navegación
$1A 0001 101x Brújula
$12 0001 001x (reserva)
$14 0001 010x (reserva)
$18 0001 100x (reserva)
$1F 0001 111x (reserva)

Fue dada la preferencia a las primeras cuatro direcciones, porque difieren entre si por lo menos en 2 bits, lo que aumenta mínimamente la seguridad.

I2C: Información

00541e.pdf Nota de aplicación de Microchip, para implementar una esclava i2c en un micro sin el hardware i2c
00554c.pdf Nota de aplicación de Microchip, para implementar un master i2c en un micro sin el hardware i2c
c0302dc.pdf Artículo de Circuit Cellar, donde describe la implementación del protocolo I2C por software (generico)

I2C: Interfases

Interfase PC-I2C sencilla

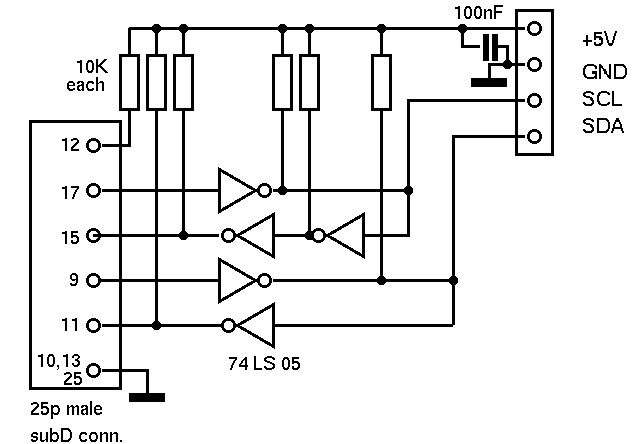

adapter.gif Circuito adaptador de Philips para puerto paralelo - sin software
7405-i2c.pdf Interfase puerto paralelo-I2C con un 7405, redibujado.
i2c_c-0.0.1.tar.gz Driver simple para interfase, en C
i2c_pas-0.0.1.tar.gz Driver simple para interfase, en Pascal
i2c_pas-0_0_1.zip Driver simple para interfase, en Pascal

Interfase PC-I2C mas complicada

i2c_adap.pdf Circuito de un adaptador i2c para el bus paralelo - algo complicado
pc_i2c.zip Rutinas de control para el adaptador anterior - in C

Interfases PIC-I2C

pici2c.htm Uso de pic16c84 para I2C (Francés), con código
inter2.htm Interface para PC a I2C (Francés), con código fuente en Pascal!
parport-i2c.pdf Circuito de la interfase anterior, redibujado
i2c-pic.zip Rutinas sencillas para acceder al bus i2c con ejemplos
