La extra complicación de iniciar el transmisor en 12 MHz, y luego multiplicar hasta 145 MHz, fue necesario por la dificultad de modular un oscilador de cristal.
|

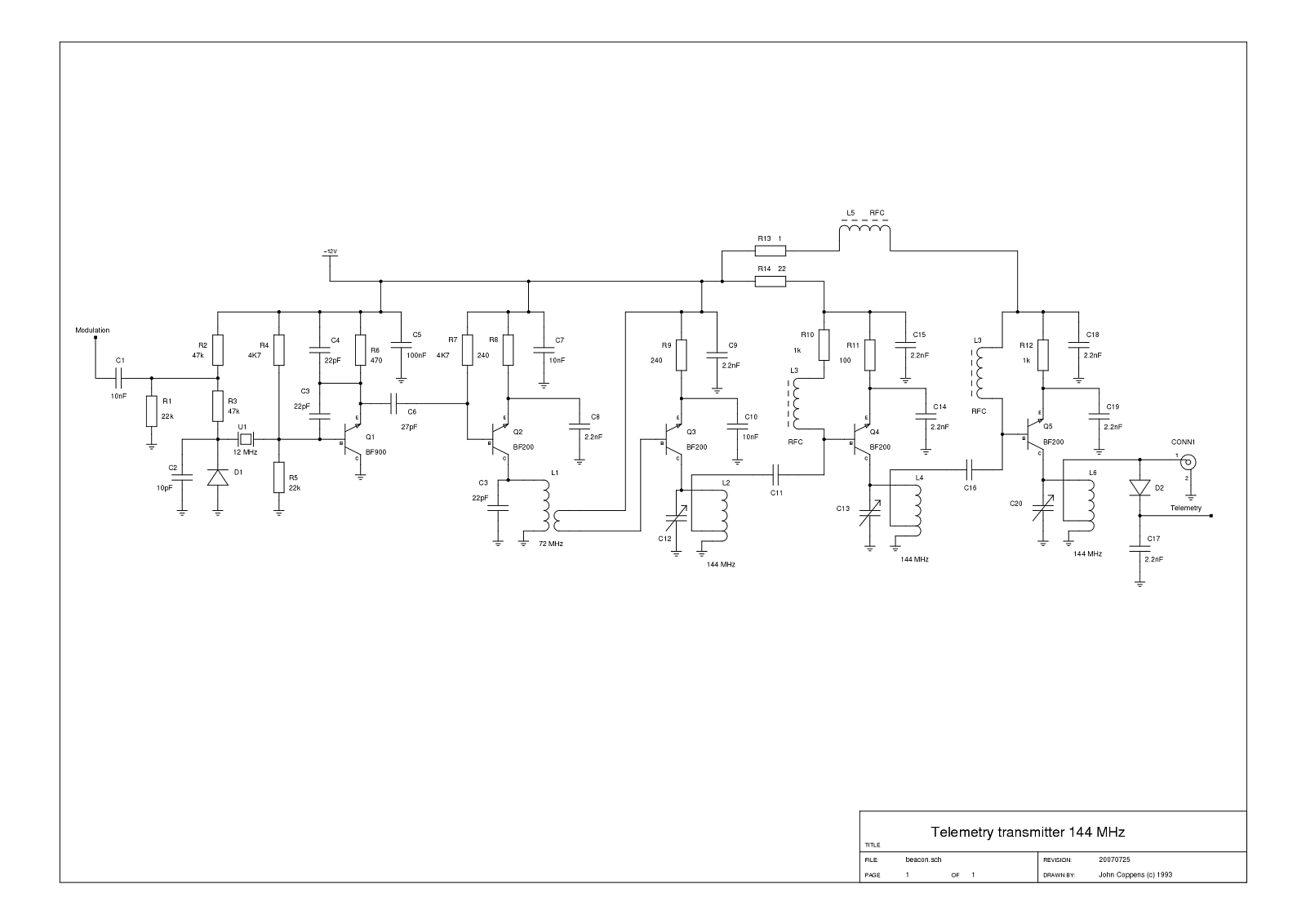

Circuito eléctrico de la baliza. Algunos valores faltan, pero por
lo general, estos valores necesitan ser determinados en forma
experimental de todas maneras. Versiones diferentes: Postscript, PDF. |
|

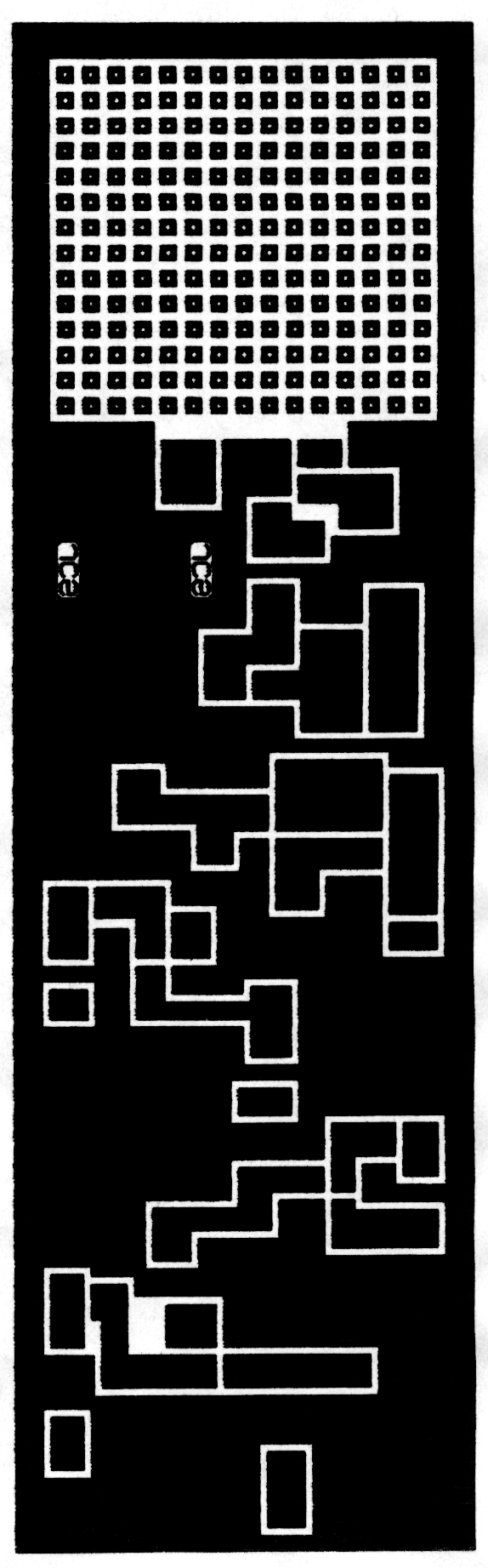

El circuito impreso. El 'prototipo' habia sido contruido cortando
islas en material de circuito impreso. Para mantener la misma
disposición de componentes, se respetó el mismo diseño. Además
es un método bastante eficiente para circuitos de RF. (la imágen
es de 300dpi). El área de islas (arriba) fué ocupado por un microprocesador que digitalizaba los sensores y generaba la señal AX.25. |
|

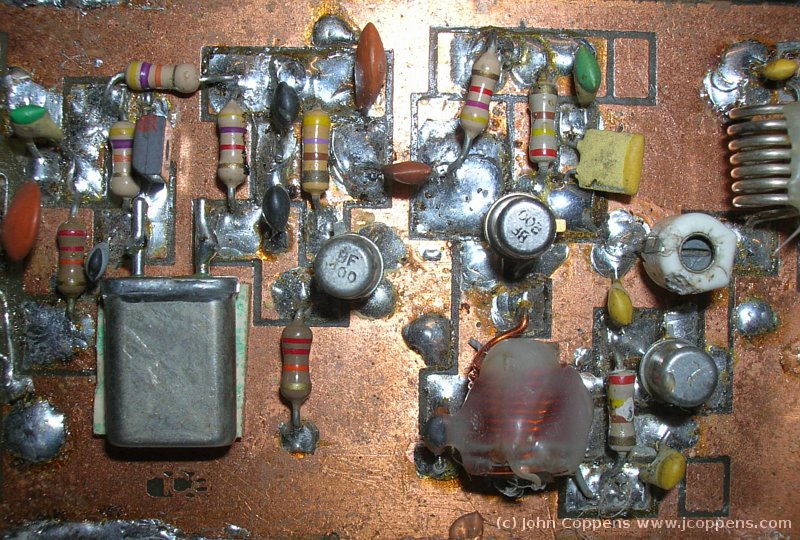

Parte inicial de la baliza. De izq a derecha: Cristal de 12 MHz,
transistor oscilador. Luego sigue el primer y segundo multiplicador
de frecuencia.
|
|
|
|
|
|
|

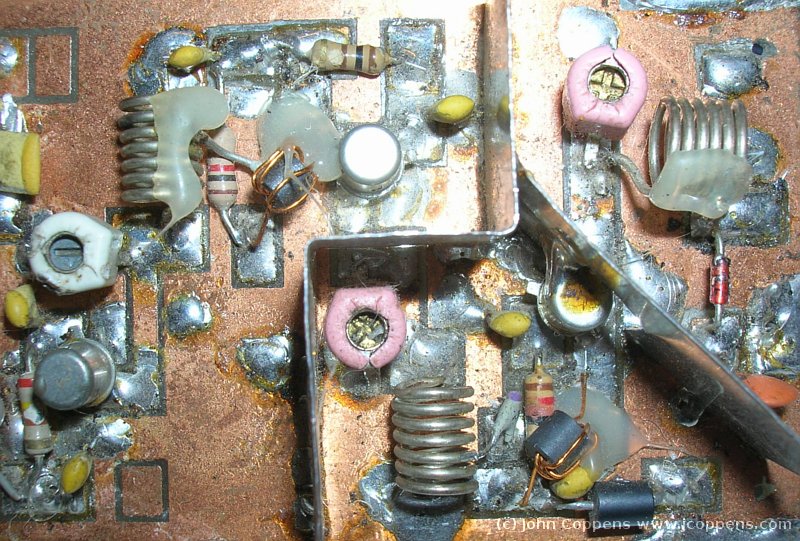

Parte final del trasmisor. Amplificadores de potencia. Observe las
'gotas' de plástico térmico que se aplicaron para fijar la forma
de las bobinas, y para estabilizar la temperatura. El transistor
final fue soldado al blindaje para aumentar la disipación (no
necesario en 'tierra').
|
||
|
|
|
|

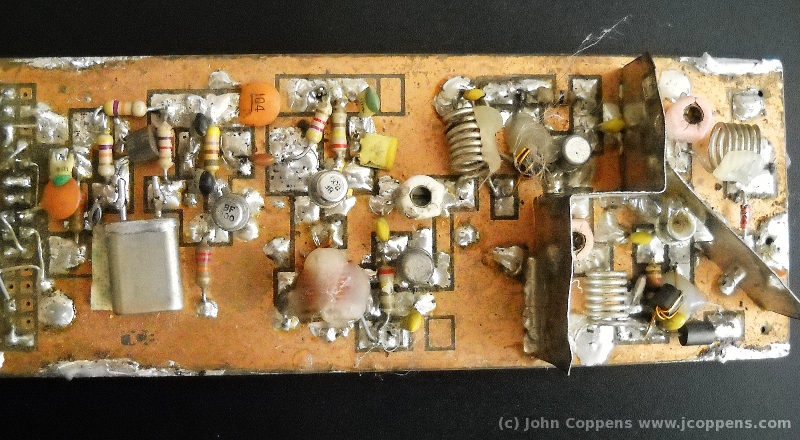

Vista general de la baliza.
|
||
|
|
|
|
|

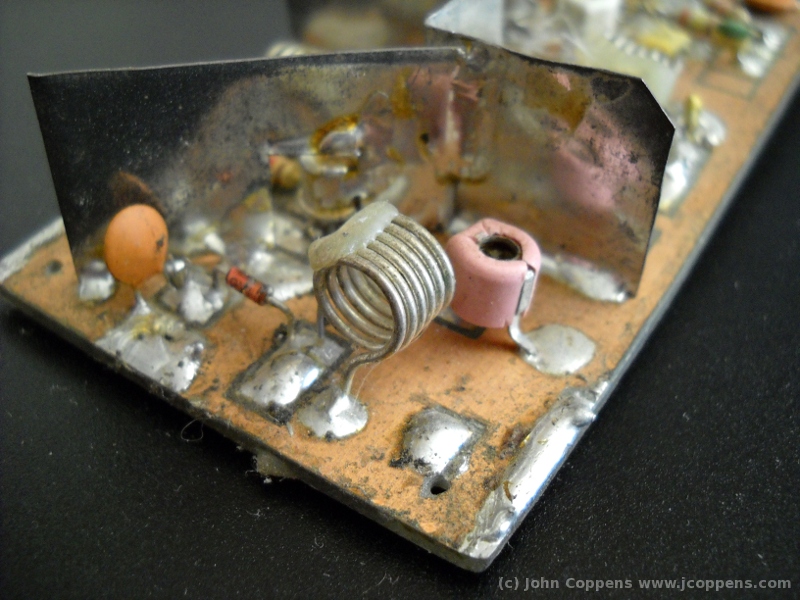

Circuito de salida. La isla aislada es la conexión de la antena,
y el diodo mas capacitor constituyen un simple detector de
potencia de salida (dato que se transmite por telemetría).
|
||
|
|
|
|

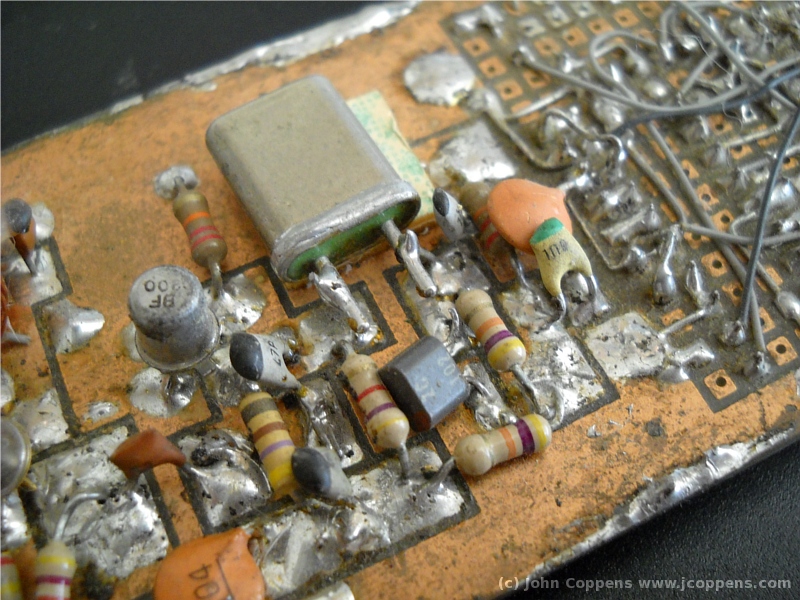

Oscilador de cristal en 12 MHz.
|
||
|
|
|
|
|

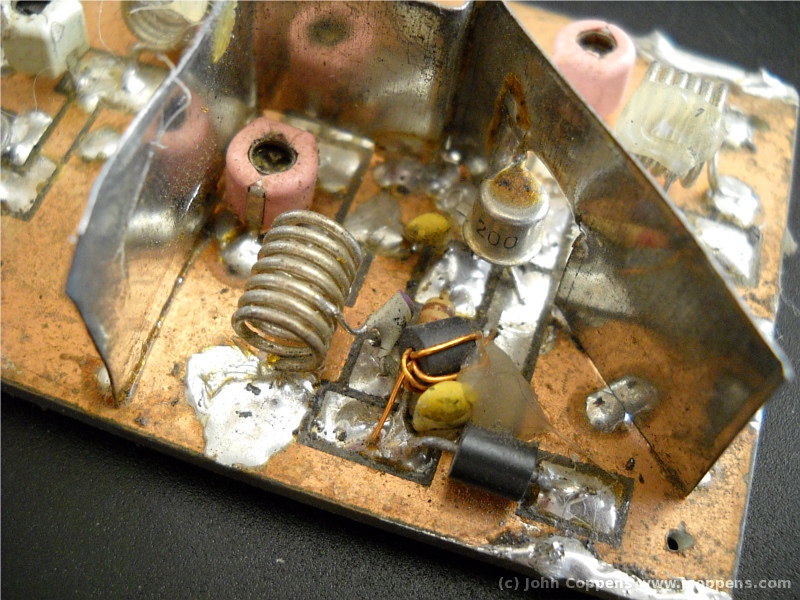

Detalle de la etapa final del transmisor.
|
||
