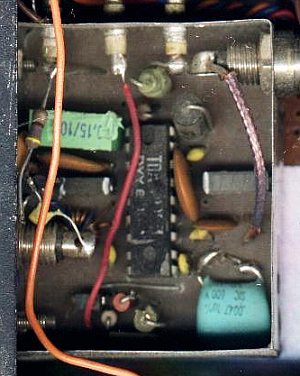

Las conexiones al circuito
|
|
|
|
Y una mejor vista del circuito. |
|||
Estas modificaciones se debieron a pequeñas mejoras en los valores de los componentes, e intentos de agregar algun sistema de indicación de frecuencia. La ficha RCA a la izquierda y algunos componentes asociados fueron resultado del último intento, agregando un amplificador con un FET que tomaba señal de la bobina de sintonía.
Ninguno de los intentos fue muy satisfactorio, y resulta que la estabilidad del receptor fue tan buena, que en realidad todo este esfuerzo no era necesario. Un simple sistema con 'preset' (potenciómetros preseteables) y una llave selector fue más que suficiente.
|

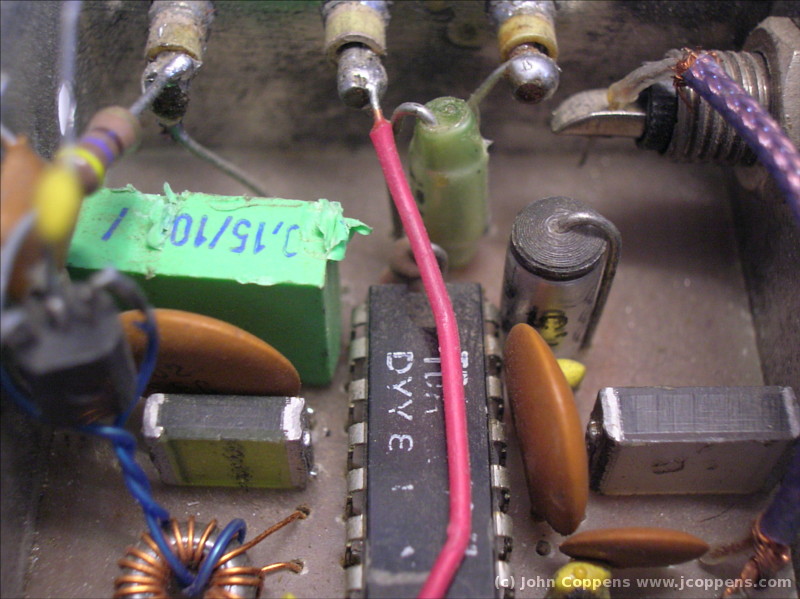

La sección osciladora del TDA7000. El inductor es un núcleo toroide
de Amidon - el mas chico (8mm - creo), color gris. Pero puede
substituirse por cualquier bobina que hace oscilar en la frecuencia
correcta. A la izquierda (el bloquecito con mancha verde) es el
varicap. Las dos vueltas de cable azul van a un transistor FET -
un experimento para conectar un frecuencimetro externo.
|
|
|
|
|
|
|
Hacia el lado de entradas y salidas (alimentación y control).
|
||
|
|
|
|

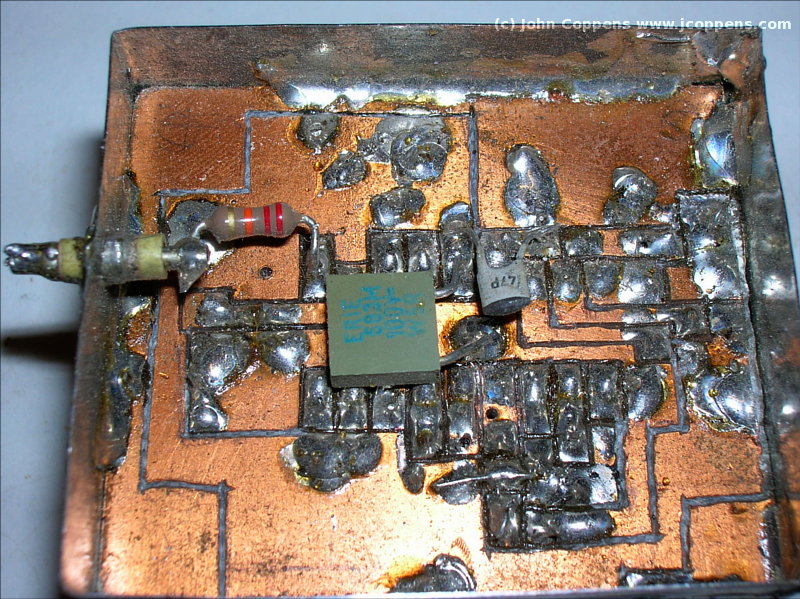

El 'circuito impreso', testigo de la época en la que construí el
circuito (hace 25 años!). Las pistas se forman con surcos fresados
con un taladro de miniatura. El capacitor de 47 pF es C12.
|
||
|

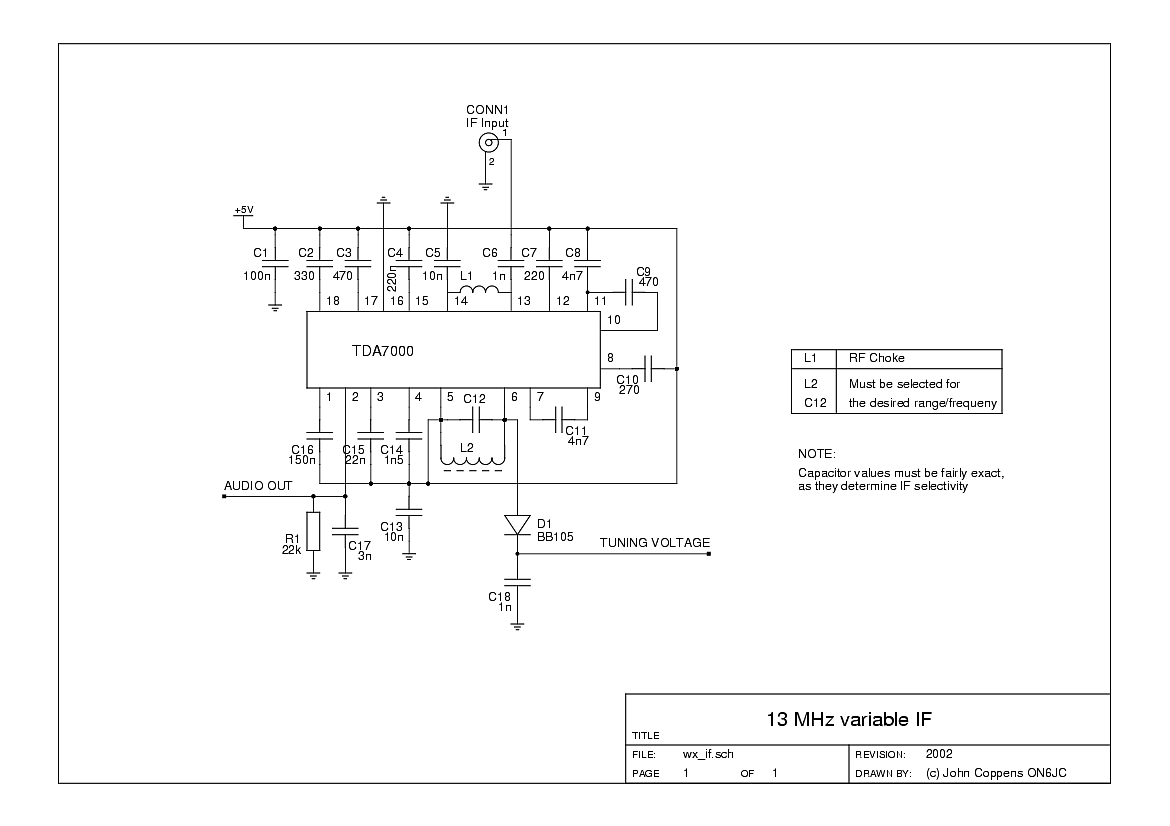

El circuito de la FI con TDA7000. Está disponible también en formato PDF para quienes no
tienen todavía la capacidad de ver imágenes en formato PNG.
También publiqué la hoja de datos del TDA7000, por la cual tuve varios pedidos. |
