Convertidor de 137 a 13 MHz
Las metas:
1. Número de ruido no muy alto, pero sin demasiada preocupación ya que
se planificón un amplificador de antena de bajo ruido. Mas vale un
transistor a la entrada que aguanta mucha señal.
2. Mezclador con FET de doble compuerta. Varios intentos con mezcladores
con transistores bipolares siempre dieron problemas con intermodulación
o saturación.
3. Oscilador simple a cristal. Gracias a la libertad de elegir la
frecuencia intermedia, la selección del cristal no era muy critica.
Construcción
|

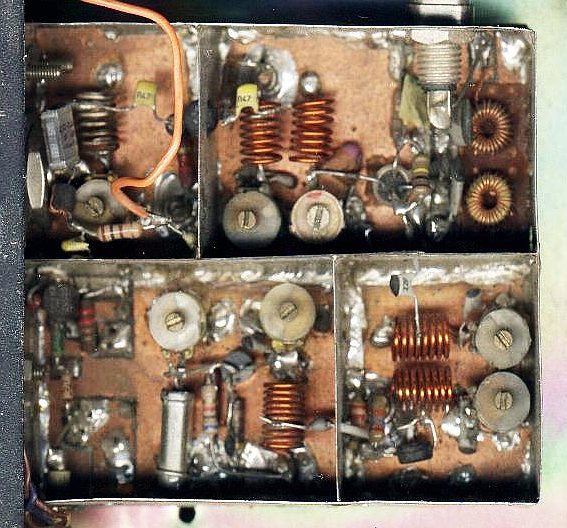

En la imagen se ve la distribución de las diferentes partes. No
se utilizó un circuito impreso prefabricado, solo el material
virgen. El blindaje fue realizado con cintas cortadas de latas
(unos 25 mm de alto).
El tamaño del convertidor es de 60 por 68 mm.
La parte de la estabilización de la corriente del transistor de
entrada, se encuentra en el compartimiento del oscilador, al
extremo izquierdo. Algunas islas para el montaje de componentes fueron
cortados con una freza en el cobre.
Esto no pretende ser una guía detallada de construcción. Si no tiene
por lo menos acceso a un frecuencimetro, y una forma de medir señales
de RF hasta 130 MHz, y además algo de experiencia con proyectos de
VHF, búsquese un proyecto mas sencillo!
Como cualquier proyecto receptor, se construye al revés: Primero el
oscilador de cristal, probar, luego el multiplicador, probar, luego
el mezclador, de nuevo probar, y finalmente el amplificador de RF.
Si no tiene la unidad de FI armada todavía, pueden utiliza un receptor
de HF como FI para sintonizar todo.
No pretendo disculparme por el desorden - este circuito fue actualmente
desarrollado como descrito arriba, sin circuito previo alguno... Muchas
partes fueron armados y desarmados varias veces!
|
El circuito
|

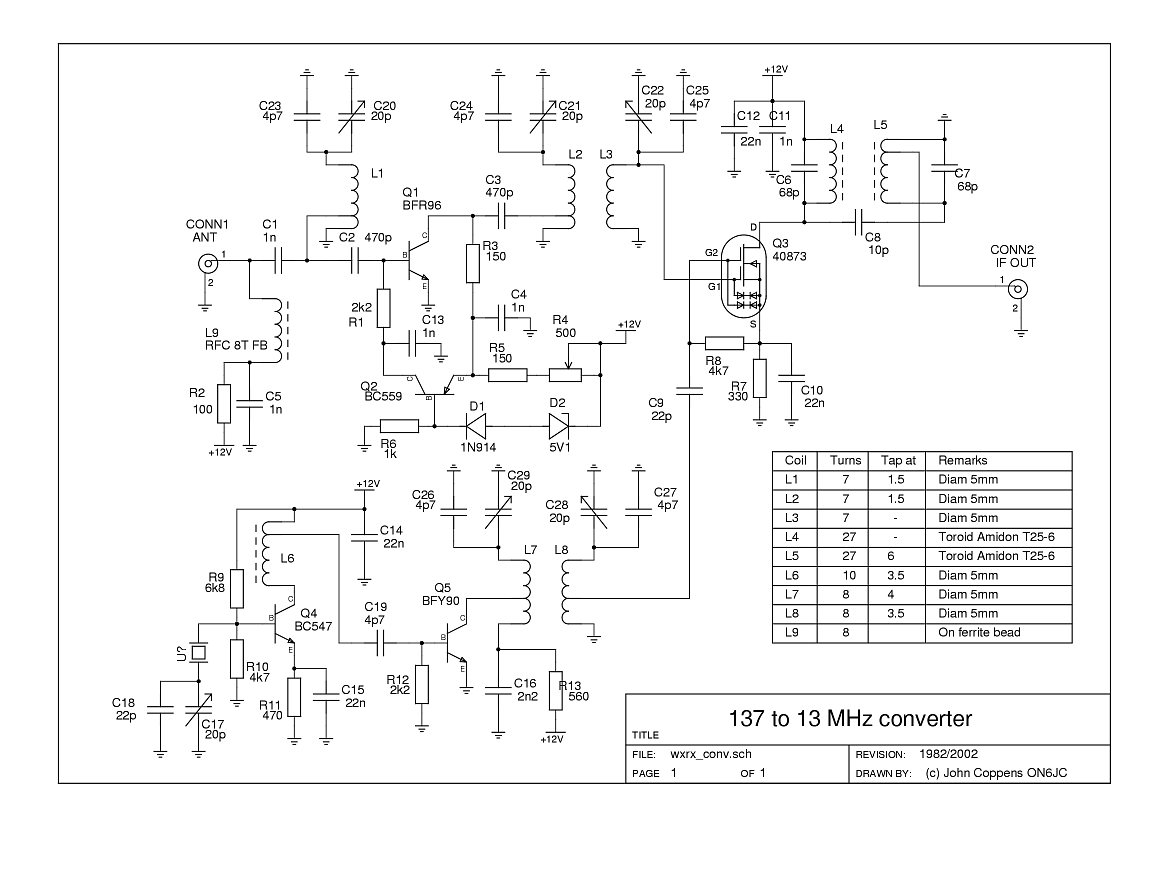

El circuito del convertidor. Está disponible también en format PDF para quienes no
tienen todavía la capacidad de ver imágenes en formato PNG.
|
