Aplicación del Abaco de Smith - Ejemplo 5

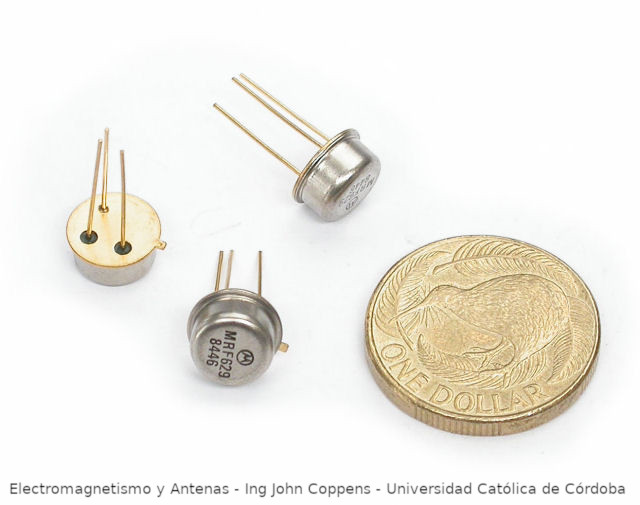

	Imagen del transistor MRF629 de Motorola. Este transistor es de baja potencia para frecuencias alrededor de 450 MHz
	Copia de la hoja de datos del transistor MRF629 de Motorola. Los datos de impedancia de salida, son los que tenemos que utilizar para diseñar nuestro circuito.

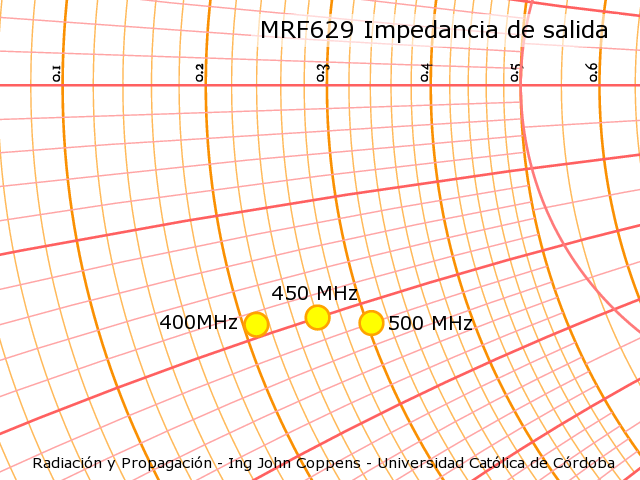

	Las impedancias transferidas a nuestro gráfico. Los tres puntos están ubicados dentro del círculo auxiliar - es preciso de utilizar por lo menos una bobina y un capacitor para la adaptación. Sin embargo, para evitar bobinas variables en altas frecuencias, utilizaremos una bobina fija, para mover las impedancias dentro de la zona donde podemos utilizar dos capacitores.
	Con una bobina lo suficientemente grande en serie movemos la impedancia del centro a la zona superior fuera del círculo auxiliar. En el gráfico están ya agregados los puntos convertidos a admitancia.

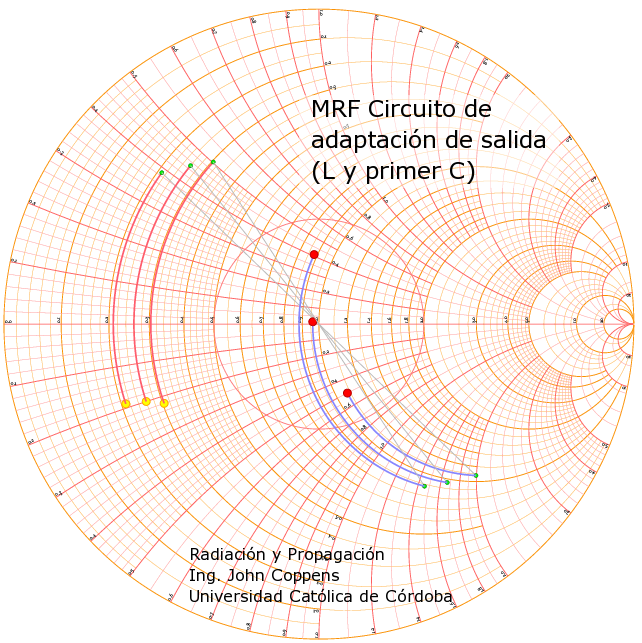

	Con un capacitor en paralelo, llevamos al punto centra cerca de la adaptación ideal. Ya quedó adaptada la impedancia. Sin embargo, para compensar variaciones de producción necesitamos agregar un segundo elemento de ajuste (también para compensar el hecho que la bobina no es variable).

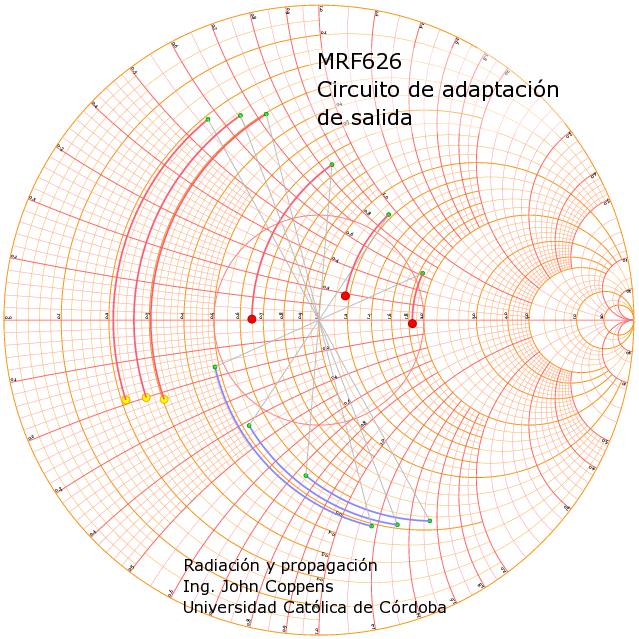

	Con otro capacitor en serie, logramos un rango de ajuste mucho mas grande

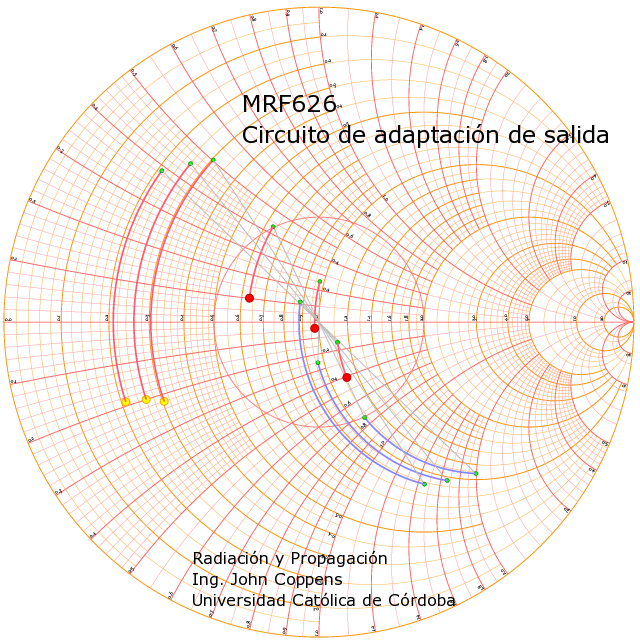

	La misma solución, con una inductancia inicial un poco mas grande. Notar que en esta solución (como resultado de elejarse del círculo auxiliar) los puntos están mas dispersos que en el caso anterior.

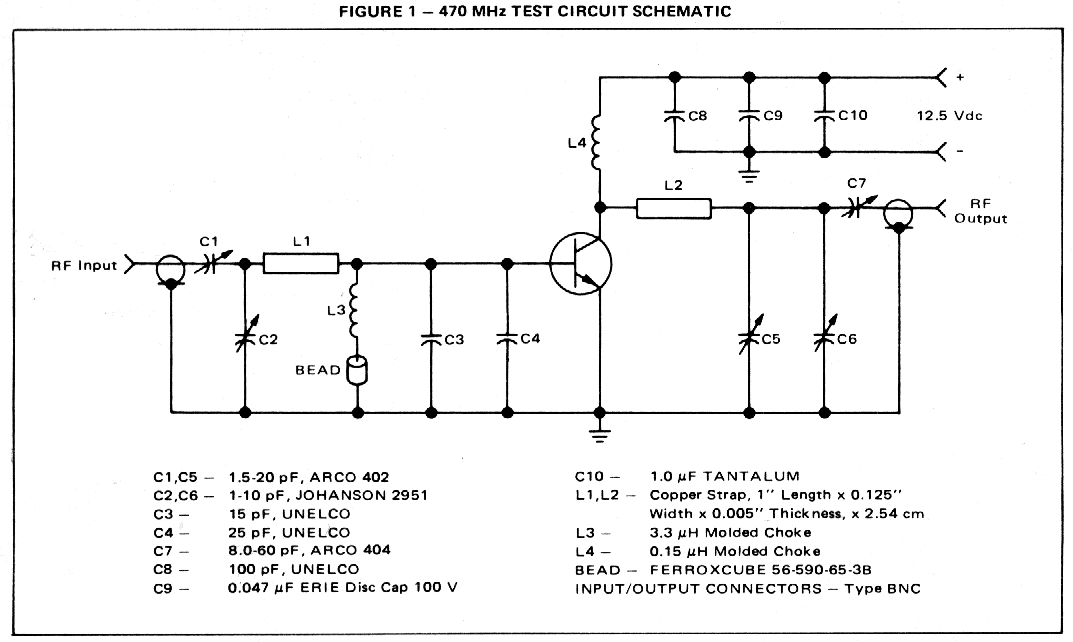

	El circuito completo, tomado de la hoja de datos. El circuito de salida consta de la 'bobina' L2 (una cinta de cobre d 25 mm de largo), dos capacitores en paralelo a masa, y un capacitor en serie a la salida. La bobina del colector (L4) a la alimentación no es parte de la adaptación: la impendancia es tan alta que solo deja pasara corriente continua.
