Electromagnetismo y Antenas - Líneas

Aplicación para Virtualbox con Linux Slackware, and programas del curso, como linSmith, linesim, arraysim.

Archivo	Tamaño	Contenido
Slackware64-15.0.ova	0 B	Aplicación para Virtualbox con Linux Slackware, and programas del curso, como linSmith, linesim, arraysim preinstalados.

Ejemplos de simulación de líneas

Archivo	Tamaño	Contenido
linesim.php	1.8 kB	Simulador de transitorios Este programa (en Javascript) permite observar los transitorios que ocurren en una línea de transmisión, con diferentes impedancias de generador, línea, y carga.
dc-rl-gt-z0.pdf	5.0 kB	Con excitación de continua: En el caso que RL es mayor que la impedancia característica
ac-rl-gt-z0.pdf	3.9 kB	Con exitación de alterna:: En el caso que RL es mayor que la impedancia característica
ac-rl-lt-z0.pdf	3.8 kB	Con exitación de alterna:: En el caso que RL es menor que la impedancia característica

Ejemplos de adaptación de líneas

Archivo	Tamaño	Contenido
sm_ej1.php	1012 B	Ejemplo sencillo 1
sm_ej2.php	1.0 kB	Ejemplo sencillo 2
sm_ej3.php	1.1 kB	Ejemplo sencillo 3
ej4.pdf	631.2 kB	Ejemplo 4: Complejo con 5 frecuencias.
sm_ej5.php	2.6 kB	Ejemplo 5: real, adaptando la salida de un MRF629
sm_ej6.php	1.0 kB	Ejemplo 6: Ejemplo real, a completar como práctico!
adapt_2024.pdf	23.4 kB	Ayuda para determinar una solución con componentes discretos

Otro material

Archivo	Tamaño	Contenido
slotted.pdf	650.5 kB	Uso de la línea ranurada
swr-meter.pdf	2.5 MB	Medidor de ROE
smith.pdf	359.1 kB	Ábaco de Smith (UCC, formato PDF)
smith.zip	273.8 kB	Ábaco de Smith (formato PLT)
smith.gif	208.5 kB	Ábaco de Smith (UCC, formato GIF)
forms1.pdf	24.3 kB	Fórmulas útiles para líneas de transmisión
coax.pdf	29.5 kB	Tabla de pérdidas de diferentes coaxiles
wsmith-0_9_3.zip	1.2 MB	Programa wSmith (versión 0.9.3, Windows)
wsmith-0_9_5.zip	1.2 MB	Programa wSmith (versión 0.9.5, Windows)
linsmith	0 B	Programa linSmith para Linux. Mucho mas avanzado.

Videos sobre la materia

Archivo	Tamaño	Contenido
ucc1.mp4	52.3 MB	Video explicando que occure cuando un transitorio de CC viaja por una línea de transmisión.
ucc2.mp4	37.8 MB	Video describiendo como medir el factor de velocidad utilizando utilizanod un oscilador grid-dip.

Simulación de líneas con Qucs

QUCS (Quite Universal Circuit Simulator) es un simulador de circuitos electrónicos, con capacidad de simular líneas de transmisión.

QUCS está disponible (gratis) en internet. El proyecto original se encuentra en Sourceforge. Seguramente si utilizan Ubuntu u otro Linux, pueden encontrar en el repositorio de su distribución un paquete facil de instalar.

Simulación de transiente DC en Qucs

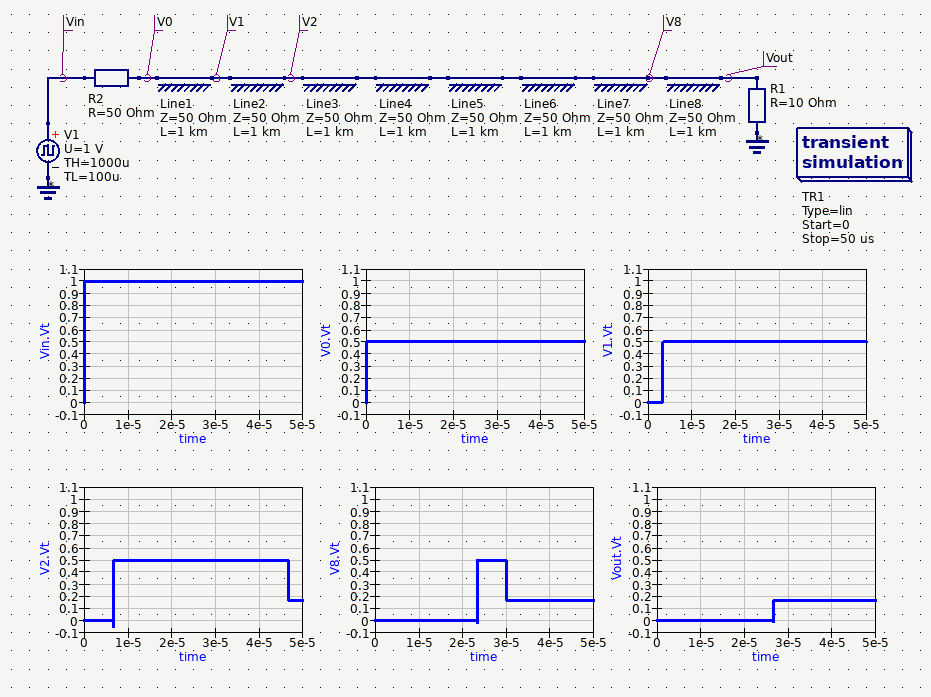

Abajo aparece la simulación de un pulso rectangular causado por el cierre de una llave.

Al no poder medir en diferentes puntos una sola línea, dividí la misma en 8 secciones. Abajo del circuito aparecen las señales en diferentes puntos del circuito.

V1 es un generador de onda cuadrada 'ideal', sin resistencia interna. Para ello incluimos R2.

Para facilitar el entendimiento, es interesante pensar que es lo que se ve si cortamos el cable en un punto - digamos en V2, y miramos hacia adelante y hacia atrás en el cable. En ambos sentidos vemos la impedancia característica (a corto plazo por lo menos).

Simulación de transiente DC en Qucs

En lo que sigue veremos como se comporta una línea de transmisión con corriente alterna.

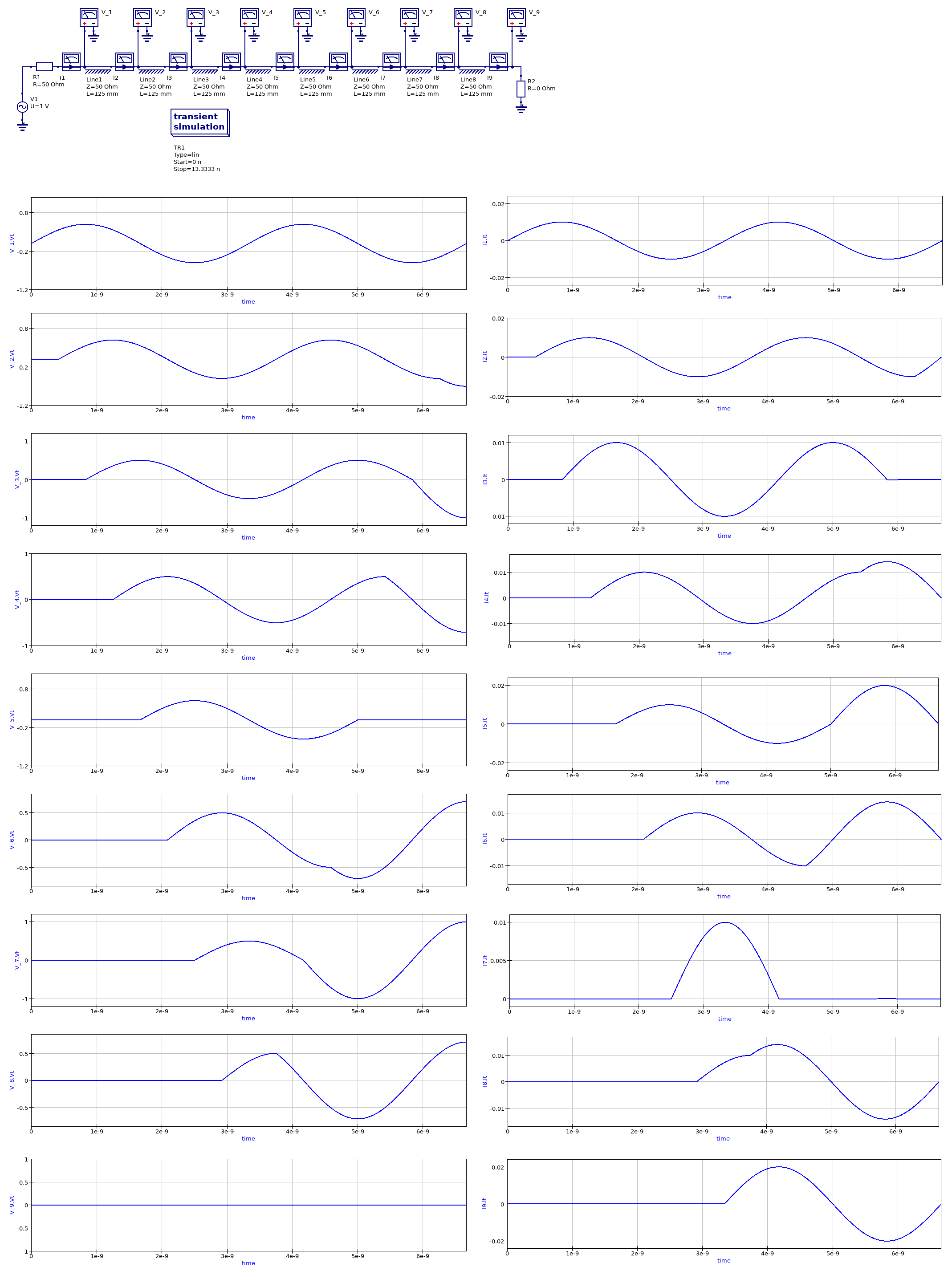

El primer gráfico muestra la transición de los primeros ciclos de alterna que viajan por la línea, y - en este caso - la reflexión de los mismos en una carga no adaptada.

Los gráficos en los diferentes puntos de la línea fueron tomados en el mismo mommento: justo cuando el generador termina de generar 2 ciclos de 300 MHz. Como la línea tiene un largo de 2 largos onda, este momento también es el que se empiezan a generar reflexiones.

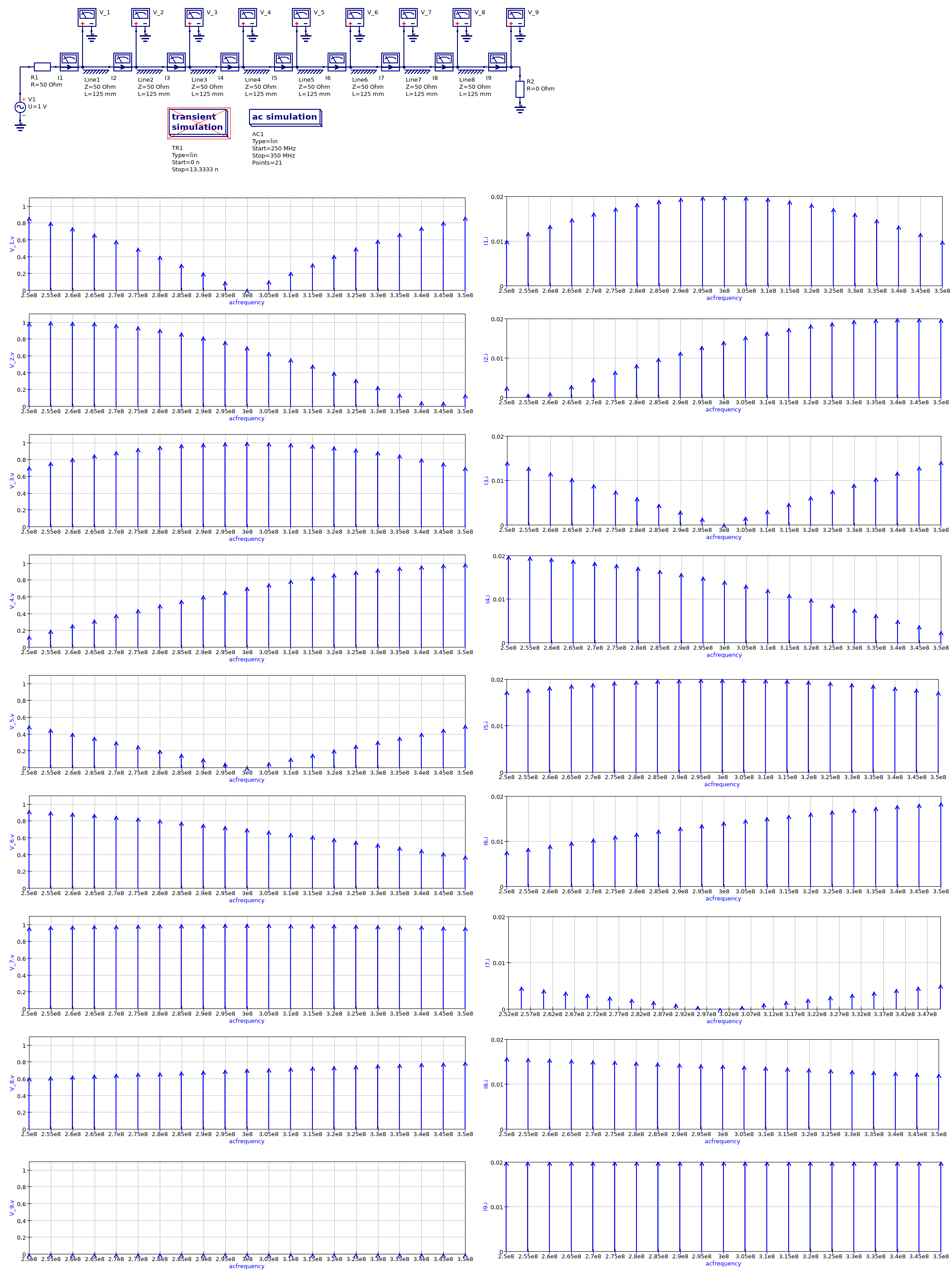

Abajo, el gráfico muestra como varian las tensiones en la línea cuando cambia la frecuencia de 250 MHz a 350 MHz en pasos de 5 MHz. Como la línea tiene un largo de dos ciclos en 300 MHz, el centro de las capturas (300 MHz) coincide con la tensión de las ondas estacionarias.
