Globo 4: Interfase con 7405

	Mi versión de la interfase descrita en "das Elektronik Kompendium", un artículo de Manuel Borchers.

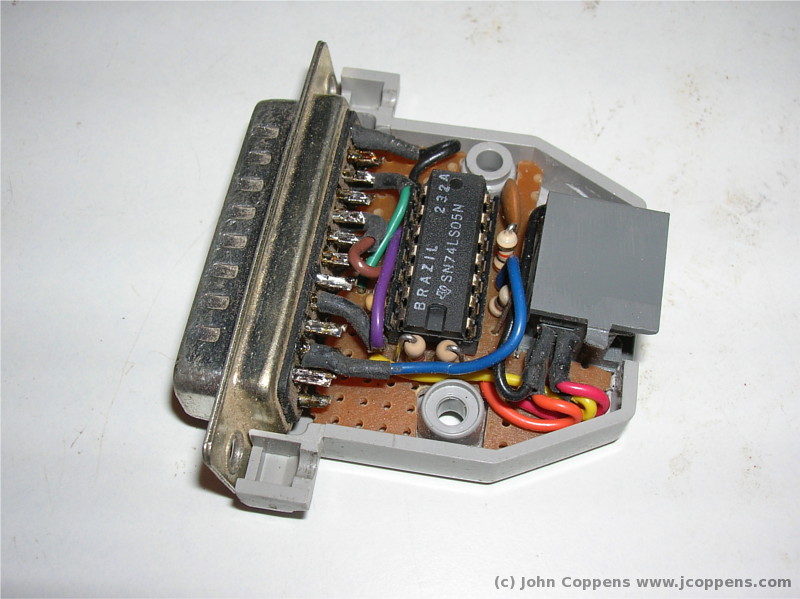

Lado de la ficha de teléfono.
	Otra versión de la interfase - construida sobre placa 'experimental'. Observe que no parece tan apretada!

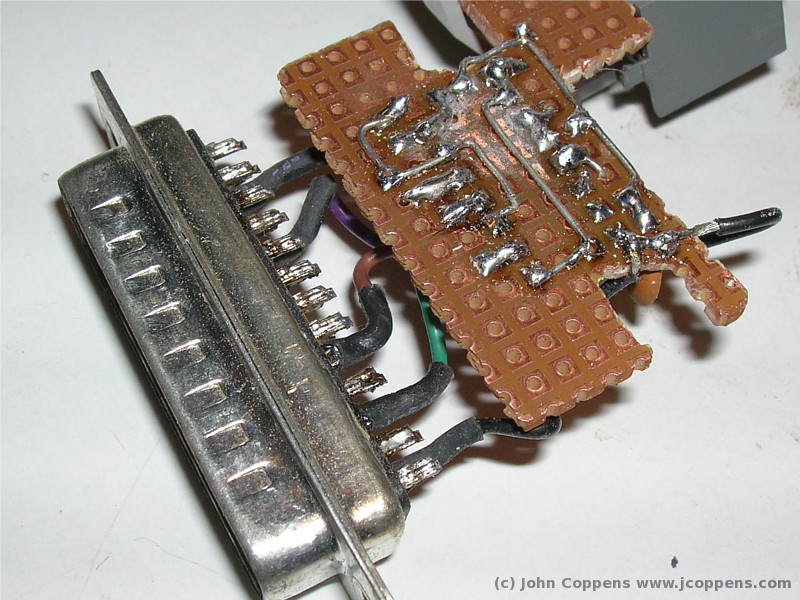

El lado del cableado. El flash de la cámara exagera mucho al polvillo.

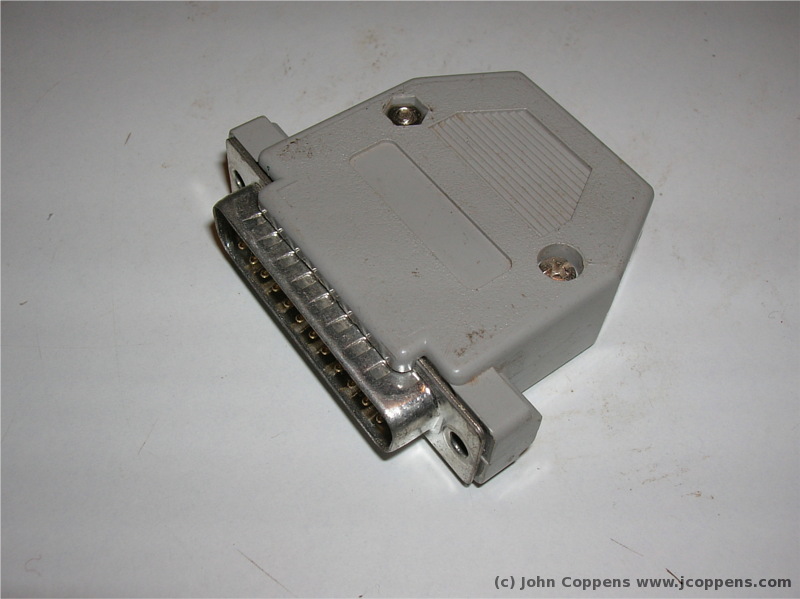

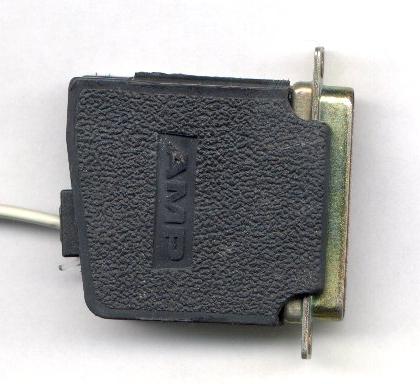

	La ficha cerrada

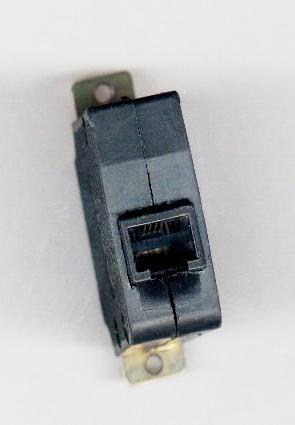

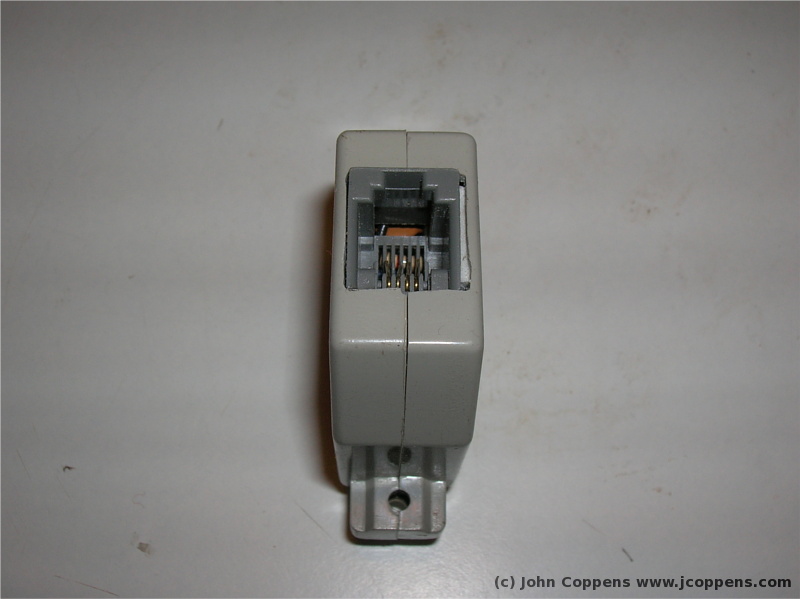

Y una vista del conector externo. A la derecha se nota la cinta doble- adhesiva para fijar la RJ-11 en la ficha grande.

Circuito

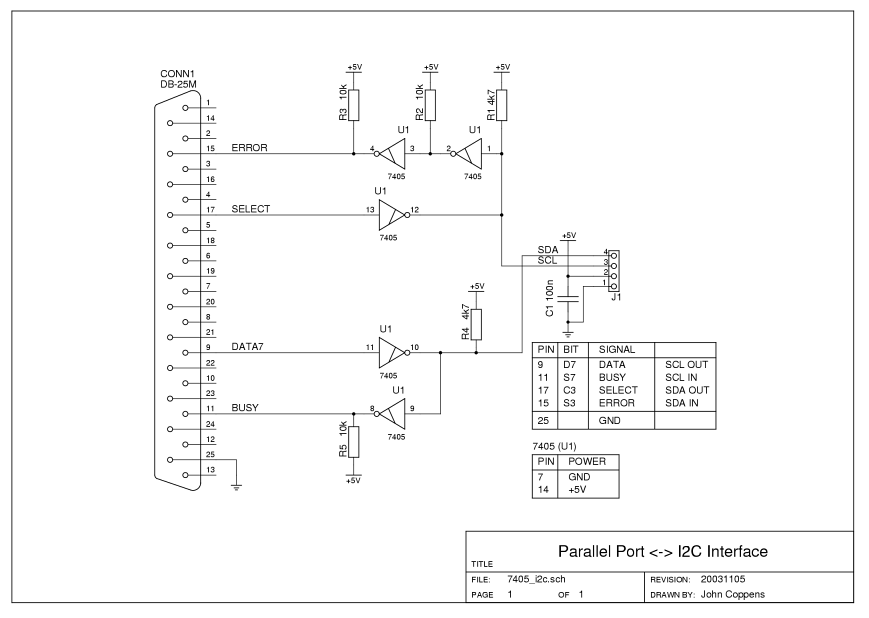

El circuito electrónico.

Para las conexiones entre los módulos, adapté el sistema de 'Christophe G' en página:

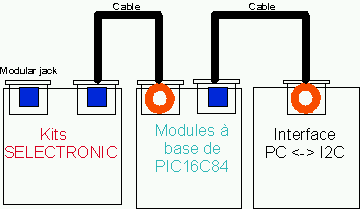

	Conexiones entre interfase y módulos. Solo se puede conectar fichas con diferentes colores!
	Las conexiones de las dos fichas de cada módulo son simétricos, para poder utilizar los cables de teléfono preensamblados.

Programa

Aquí siguen los programas para utilizar la interfase:

Archivo	Tamaño	Descripción
i2c_c-0.0.1.tar.gz	11 kB	Rutinas en C, y un programa ejemplo para leer/escribir en una EEProm 24LC65
i2c_pas-0_0_1.zip	21 kB	Rutinas en Pascal, y un programa ejemplo para leer/escribir en una EEProm 24LC65
7405-i2c.pdf	7 kB	El circuito de la interfase en formato PDF.

---
