Globo 4: Simulación señal de VOR

Para evaluar el circuito de medición de fase y los filtros, hice un programa que generar archivos tipo RIFF (WAV), con la señal compuesta del VOR simulada (30 Hz básicos + 9960 Hz modulados en frecuencia).

Para lograr una buena representación de la señal de 9960 Hz, fue necesario de utiliza la velocidad de muestreo mas alta posible (para la mayoría de las placas de sonido), o 44.1 kHz. Se genera la señal con 8 bits de resolución y monoaural.

Reducción del tamaño del archivo se logra por la posterior conversión del archivo WAV a MP3.

Control de la señal generada

	La señal completa, graficada en tiempo, mostrando la componente básica de 30 Hz (ondulación), y la modulación de 9960 Hz (trazo grueso).
	Ampliada, se ve la 'sub-portadora' de 9960 Hz. La pequeña variación en amplitud se debe al muestreo de 44100 Hz
	El especto de la señal básica de 30 Hz - es una línea, ya que no tiene modulación alguna
	El especto de la señal de 9960 Hz, donde se nota claramente el espectro que ocupa

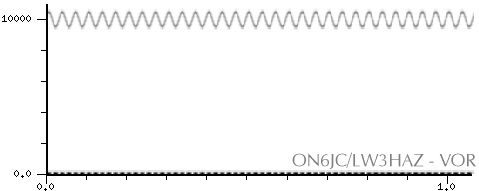

	Sonograma (análisis de frecuencia variable en tiempo), que muestra la variación de la portadora de 9960 Hz en el ritmo de 30 Hz. (Vertical: frecuencia, horizontal: tiempo).

Archivos de audio

vor_000.mp3	Señal de vor sin desfasaje (Norte)
vor_090.mp3	Señal de vor sin desfasaje (Este - a confirmar)
vor_180.mp3	Señal de vor sin desfasaje (Sur)
vor_270.mp3	Señal de vor sin desfasaje (Oeste - a confirmar)

---

(c) John Coppens ON6JC/LW3HAZ
