Las transmisiones utilizadas por este proyecto son de sondas que transmiten un barrido continuo, nominalmente de 0 a 30 MHz, con una velocidad constante de 100 kHz/segundo. La mayoría de estas estaciones son comerciales o de investigación para sondeo vertical o oblicuo. Algunos son probablemente estaciones militares con fines similares.
Tome nota que existe un número de frecuencias que regularmente se 'saltan' en los barridos, para evitar interferencias con servicios esenciales.
Una vez entendida la capacidad de esta técnica de sondeo pasiva, y por supuesto si los resultados del experimento se comprueben como útil y alcanzable, puede ser posible de desarrollar un sistema que permitirá a cualquiera que esté interesado en la propagación de HF, de estudiarlo en tiempo real, con un mínimo de equipamento y de gasto - por ejemplo, con el uso de solamente una PC y una tarjeta de sonido. Preferiblemente, una sonda de referencia podría ser utilizada para la calibración de la recepción de las otras, evitando así la necesidad de una referencia de tiempo de alta precisión costosa.
En el proyecto se prevén unas tres fases:
Varias emisiones de sondeo fueron identificados y sus ubicaciones descubiertas por triangulación hiperbólica (medición del momento de arribo de las señales en diferentes lugares, y graficar líneas de igual retardo). Se mejoró el seguimiento de las sondas de diferente período, la resolución y la configuración. La sincronización y la calibración del sistema fueron identificados como áreas de mejora mas importante.
Cuatro estaciones participaron en la fase 1 - una en UK, otra en Nueva Zelanda, una en cada una de las Américas. Tres de ellos estaban equipados para medición de tiempos de alta precisión. En muchos casos, las estaciones fueron capaz de recibir las mismas señales, posibilitando así la medición de distancias. Se identificaron señales por camino corto y camino largo, por sus tiempos, y en algunos casos fue posible de identificar las emisiones por temporización, a veces recibiéndolos simultaneamente por ambos caminos. En algunos casos se detectaron señales que dieron la vuelta de la tierra dos veces.
Mejor análisis de datos permite mediciones de retardo mas precisas, permitiendo la identificación de caminos individuales de propagación. En este momento, 5 estaciones están equipados para sondeo de Fase II, aunque se espera que algunas estaciones se junten al proyecto, en ubicaciones mas diversas. Con observadores dispersos de esta forma, se lograrían mediciones mas precisas de las emisoras, y resultarían mas probables las oportunidades de recepción múltiple. Esto es particularmente importante para las sondas mas dificiles, las cuales lentamente derivan en tiempo, o hacen saltos en momento de emisión, o únicamente pueden ser observados en algunos sitios, o tiempos. Un ejercito de 'observadores de chirps' podría ayudar en resolver estos problemas.
Si el transmisor y receptor están en lugares fijos, uno esperaría que estos retardos sean constantes. Sin embargo, no lo son, y es justamente sobre este principio que se basa este proyecto. El tiempo medido depende de cual fue el camino alrededor de la tierra tomada, cuantas veces rebotó en la ionósfera y la tierra, y cuales fueron las capas ionosféricas utilizadas.

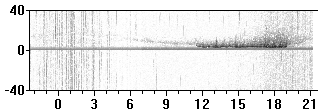

La imagen arriba merece una explicación. Este gráfica se llama 'cascada', un tipo de ionograma donde ambos ejes representan tiempo - horizontalmente la hora en horas UTC (La hora del día), y verticalmente, en milisegundos, el tiempo de retardo desde algún punto de referencia. Ya que no es práctico representar períodos largos con alta precisión verticalmente, el rango vertical se limitó a ± 40ms (fase I) y 0 a 150 ms (fase II).
La intensidad de la señal se representa por la intensidad del 'color' del gráfico - blanco es falta de señal, negro corresponde a la intensidad máxima medida (63.5 dB). Cada variación de las 256 tonalidades de grises representa una variación de 0.25 dB. Supongamos que configuramos una cascada para un período de 300 segundos, y un momento de emisión de 18s. Un gráfico fase II, graficará una línea vertical cada 300s, y el rango mostrado será cada vez de 18.0 a 18.15 segundos. No se intenta de interpretar el resultado por programa - el ojo es mucho mas habil para eso!
En contraste a la mayoría de los otros ejemplo, el último ejemplo muestra una línea constante horizontal - resultó así porque la emisora está dentro del rango para que la onda terresre llegue en forma directa.
Durante gran parte del día, fue la única señal recibida; sin embargo, entre las 0600 y las 2100 UTC, líneas débiles aparecen, con retardos que primero disminuyen y luego vuelven a incrementar. Estas resultaron algunas reflecciones en otra parte del mundo, y las señales vuelven al receptor. Al achicarse la zona de skip, el retardo disminuye. De repente, la señal se hace muy fuerte y con un tiempo estable entre las 1200 y 1900 UTC. Esta es la reflección en la capa F que ocurre durante el día, donde la señal es reflejada en la ionósfera y recibida directamente por el observador. El tiempo medido es directamente proporcional a la altura de la capa. Si observa atentamente, puede ver que existen dos trazos separados entre las 1200 y las 1900 UTC, correspondiente a la onda terrestre y la señal reflejada en la capa F.
La parte difusa, con retardos mas grandes, es porque la reflección es algo difusa en las capas, lo que puede compararse con lo difuso de un arco iris.
Traducido por John Coppens ON6JC/LW3HAZ
