Passive Ionospheric Sounding and Ranging - el sistema G0TJZ

Interconexiones

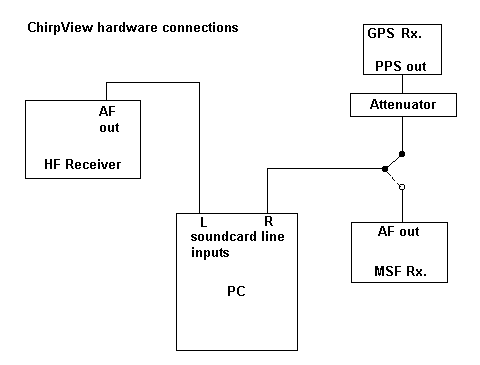

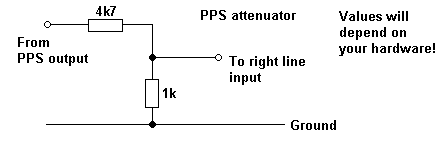

El diagrama arriba muestra como se conecta un sistema típico ChirpView.	Aquí se muestra el diagrama del "atenuador" para la señal de pulso-por-segundo.

Calibración del retardo del receptor

Para trabajo preciso, es necesario saber el retardo de la seÑal a través de su receptor de HF. Es el tiempo entre que la señal de RF llega a la entrada del receptor, y que se produce la salida de audio correspondiente. Normalmente, este tiempo es relativamente corto, quizas unos 1 - 2 ms, lo que no es apreciable para la mayoria de las aplicaciones. Sin embargo, en las mediciones de tiempos de propagación, 1 a 2 ms corresponde a distancias de 300 a 600 km, asi que corregir los resultados con este valor es importante!. Un progrma separado (RxDelay) es provisto con ChirpView para realizar esta calibración.

RxDelay funciona aplicando un pulso a la entrada del receptor y determinando el tiempo que trascurre hasta que llega a la placa de sonido. La salida de PPS del receptor de GPS puede utilizarse para este fin, aunque, ya la frecuencia de repetición no es de vital importancia, otras fuentes pueden ser utilizadas.

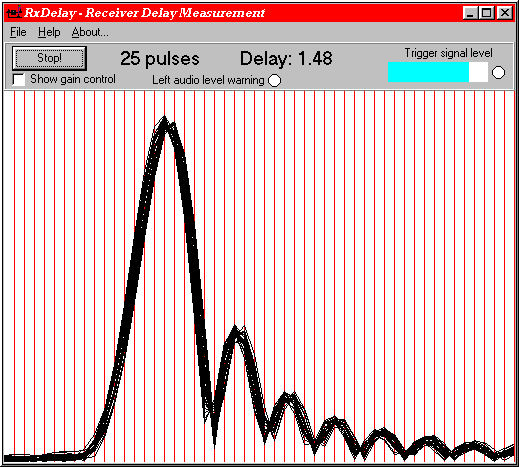

Este diagrama muestra como conectar las cosas para el uso con RxDelay.	Aquí una captura de pantalla de RxDelay en operación.
