Filtro pasabanda para 2 MHz

Seguramente, la parte mas crítica del nuevo receptor sería (y sigue siendo) el filtro pasabanda. Después de todo, la idea era rechazar las interferencias de los satélites OrbComm. Teoréticamente, ni siquiera es posible, ya que una de las frecuencias de trabajo de estos satélites parcialmente coincide con la señal del NOAA 12/15.

De todas formas, un filtro relativamente agudo de tipo Tchebyshev fue diseñado, simulador y construido, y, de paso, aprendí (otra vez) que una cosa son los libros, y otra cosa es hacerlo funcionar correctamente!

El filtro

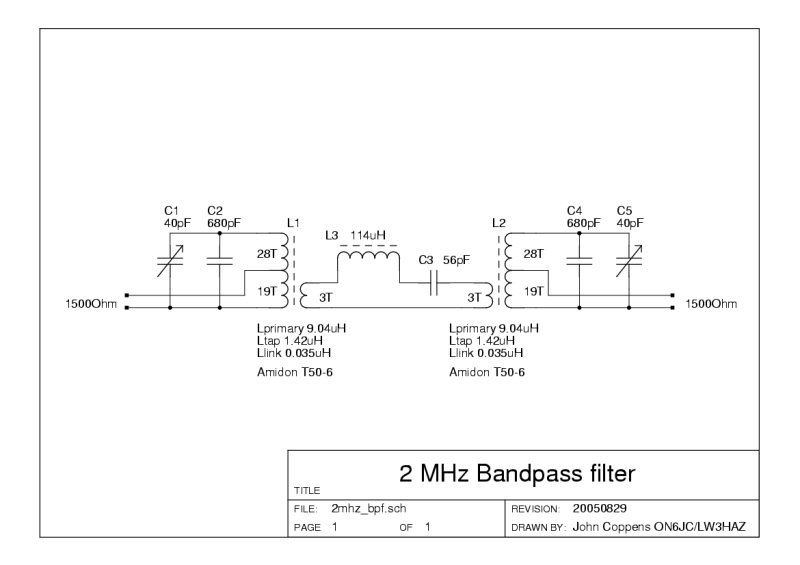

El filtro pasabanda
Click para una versión ampliada. Hay también una versión PDF del circuito.
A la izquierda está el circuito de pasabanda. Algunas observaciones sobre cosas inusuales:
  • Las impedancias de entrada y salida de 1500 Ω fueron elegidas para acomodar las impedancias del MC3356.
  • El acoplamiento entre las secciones de entrada y salida fue realizado con un lazo de tres vueltas, para solucionar el problema de valores imprácticos cuando se utiliza acoplamiento normal.
  • El bien posible de sintonizar los circuitos de entrada y salida comprimiendo las vueltas, en lugar de utilizar los capacitores variables. La inductancia puede variarse unos % con la compresión.
  • El circuito LC de acople es tambiíen sintonizado con un pequeño capacitor (No está dibujado en el circuito).
  • Mantener los circuitos de entrada y de salida separados. Si se acercan demasiado, acoplarán directamente - aunque sea toroides.

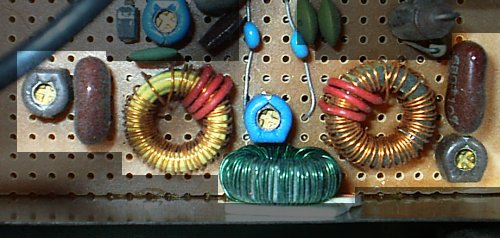

Una vista del filtro. El capacitor azul sintoniza el circuito de acople. Lo blanco detrás del inductor de acople, es cinta adhesiva doble lado de espuma. Vista del filtro
Otra vista. Los trimers negros en cada extremo sintonizan las secciones de entrada y salida. Los capacitores marones son de mica con un valor de 680 pF Vista del filtro

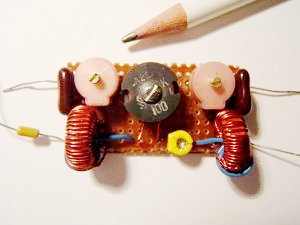

Versión construida por Jeff VE3AK. El comenta que es muy dificil de medir el filtro utilizando un generador de funciones - es demasiado estrecho! El utilizó un núcleo tipo 'pot' para la bobina de acople (centro). Vista del filtro de Jeff

Simulación

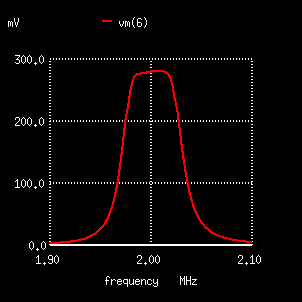

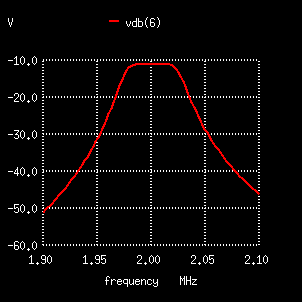

Respuesta del filtro en dB Respuesta del filtro (magnitud)
Respuesta del filtro en dB Respuesta del filtro (magnitud)

Respuesta del filtro, simulado con NGSpice.
